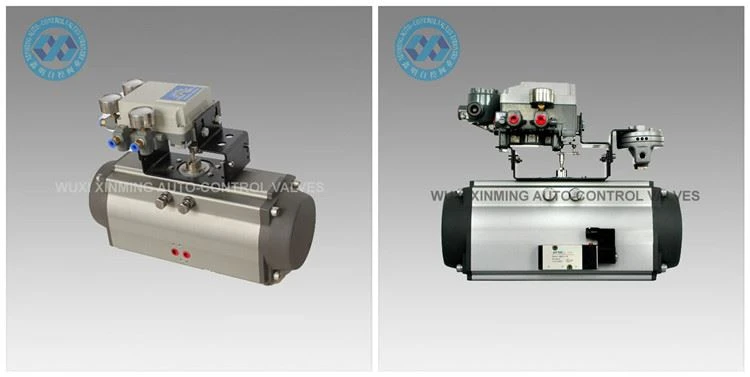

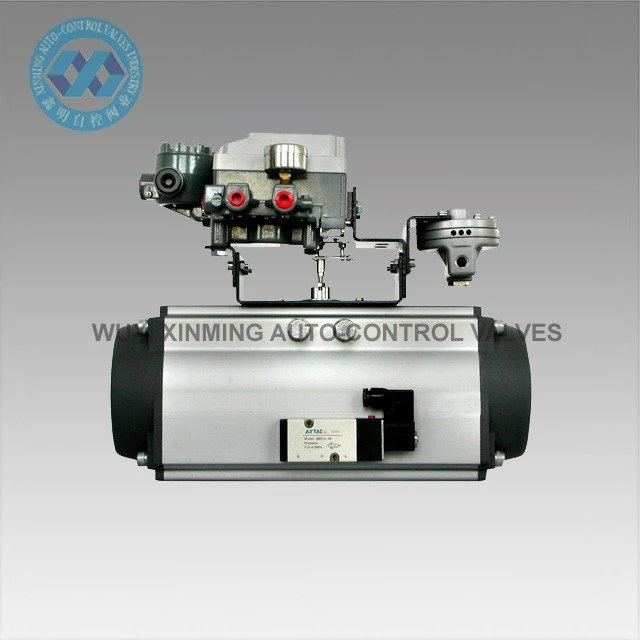

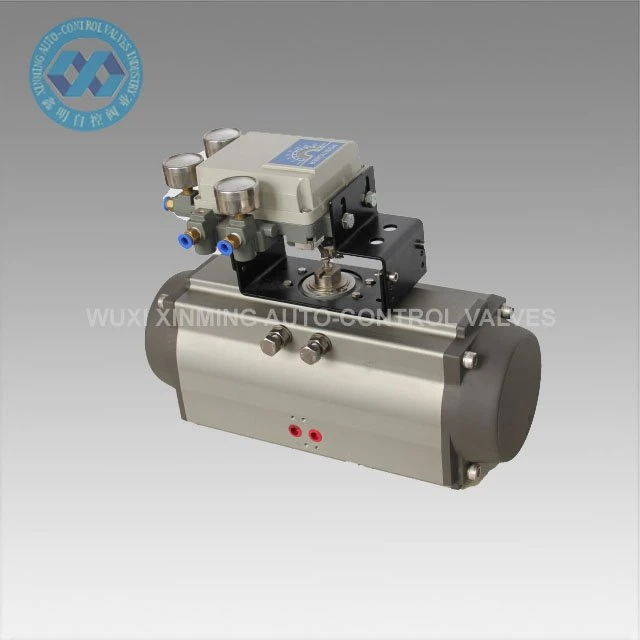

Produktintroduktion
AT pneumatisk aktuator bruges til at styre sommerfugleventiler, kugleventiler og maskineri med roterende bevægelse automatisk. Præcisionsstøbte aluminiumslegeringsstempler med dobbeltstænger med hård oxidationsbehandling forbedrer rotationsvinkelnøjagtigheden og levetiden. XM-serien pneumatiske roterende aktuatorer med tandstang og tandhjul er unikke i stilen, avancerede inden for teknologi, præcise i fremstillingen, økonomiske og kompakte i design og kan udstyres direkte med andet tilbehør for at forbedre effektiviteten og økonomien.
Hurtige detaljer
Produktnavn: AT pneumatisk aktuator
Mærkenavn: XM, og OEM accepteres også
Aktuatorstørrelse: 32mm-400mm
Rotationsvinkel: 0 grader ~90 grader (±5 grader)
Arbejdstemperaturområde: -20 grader ~ plus 80 grader (standard)
-40 grader ~ plus 80 grader (lav temperatur)
-15 grad ~150 grader (høj temperatur)
Lufttilførselstryk: {{0}}.2~0.8MPa, 10Mpa maks.
Toptilslutning: VDI/VDE3845 NAMUR
Bundtilslutning: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tandstang og tandhjul, dobbelt tandstangsstempler
Aktuator kropsoverfladebehandling: hårdanodiseret eller dyppeoxidation
End Cap Farve: sort grå, sort, mørkeblå, himmelblå, rød, orange, grøn osv.
Certificering: CE, ATEX, SIL3, ISO9001:2016
Teknisk parameter
XM VED PNEUMATISK AKTUATOR OUTPUT MOMENTTABEL
Model | Indgangslufttryk (enhed:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Udgangsmoment for lufttryk (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

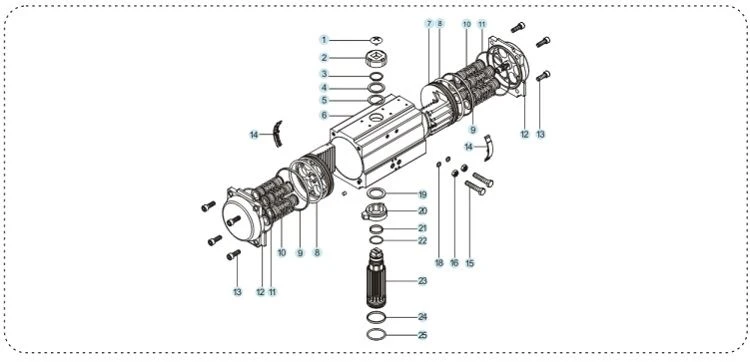

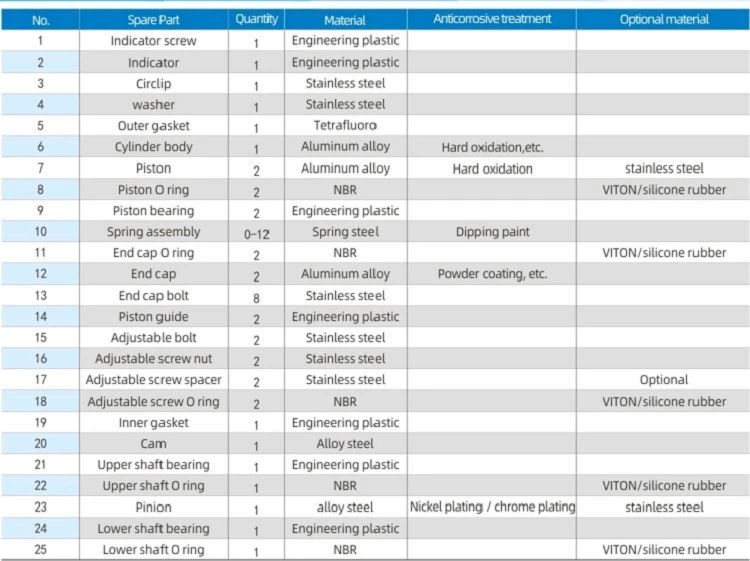

Reservedele og materiale

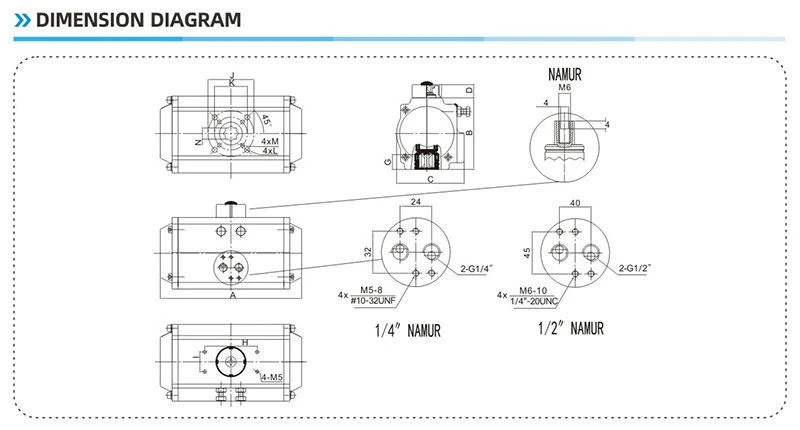

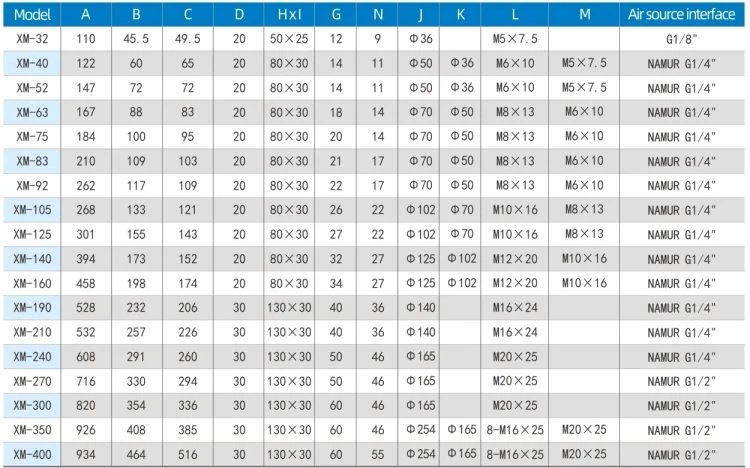

Dimensionsdiagram
Fordel
1) Alle vigtige reservedele vil blive behandlet med hård anodisering for at øge styrken i høj grad for at sikre god ydeevne og levetid.
2) Alle processer er engangsformede af CNC for at sikre processens nøjagtighed og levetid.
firma introduktion
Siden 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etableret.
Vi fremstiller hovedsageligt pneumatisk aktuator, pneumatisk kugleventil, pneumatisk sommerfugleventil, pneumatisk/elektrisk kontrolventil osv.

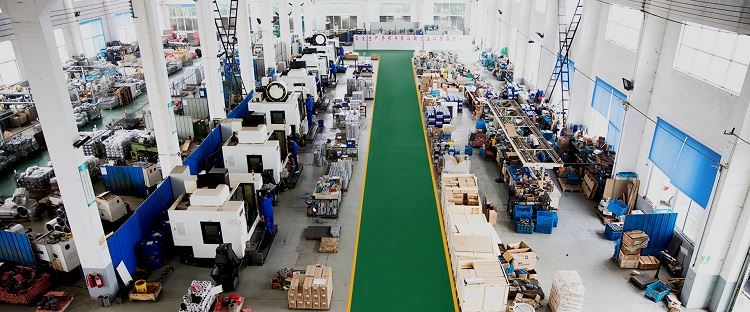

Vores virksomhed har avanceret behandlingsudstyr og sofistikeret testudstyr. Vores bearbejdningsudstyr omfatter drejebænke, fræsemaskine, boremaskine, høvl, boremaskine, CNC drejebænke, CNC-bearbejdningscentre og andet udstyr. Der er i alt 30 sæt, hvoraf der er 5 sæt importeret lodret maskincenter og flere sæt avancerede CNC drejebænke.
