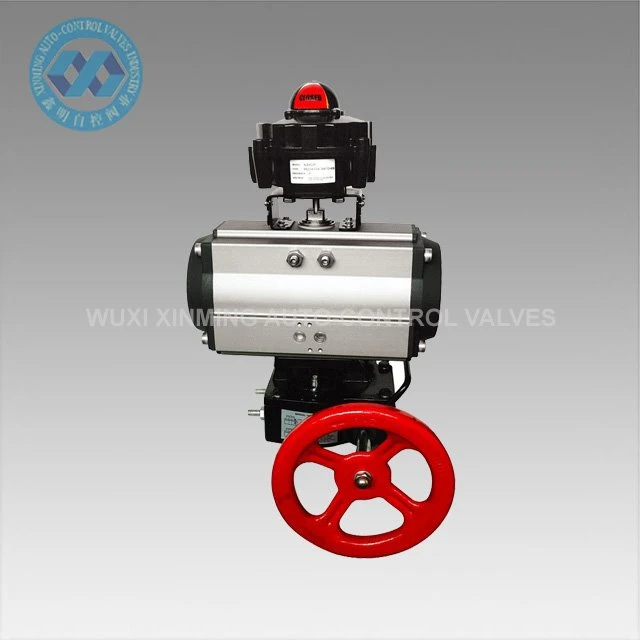

Produktintroduktion
On-off pneumatisk aktuator bruges til at styre sommerfugleventiler, kugleventiler og maskineri med roterende bevægelse automatisk. Præcisionsstøbte aluminiumslegeringsstempler med dobbeltstænger med hård oxidationsbehandling forbedrer rotationsvinkelnøjagtigheden og levetiden. Aktuatorkroppen med hård oxidation kan effektivt undgå ridser.
Hurtige detaljer
Produktnavn: On-off pneumatisk aktuator
Mærkenavn: XM, og OEM accepteres også
Aktuatorstørrelse: 32mm-400mm
Rotationsvinkel: 0 grader ~90 grader (±5 grader)
Arbejdstemperaturområde: -20 grader ~ plus 80 grader (standard)
-40 grader ~ plus 80 grader (lav temperatur)
-15 grad ~150 grader (høj temperatur)
Lufttilførselstryk: {{0}}.2~0.8MPa, 10Mpa maks.
Toptilslutning: VDI/VDE3845 NAMUR
Bundtilslutning: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tandstang og tandhjul, dobbelt tandstangsstempler
Aktuator kropsoverfladebehandling: hårdanodiseret eller dyppeoxidation
End Cap Farve: sort grå, sort, mørkeblå, himmelblå, rød, orange, grøn osv.
Certificering: CE, ATEX, SIL3, ISO9001:2016

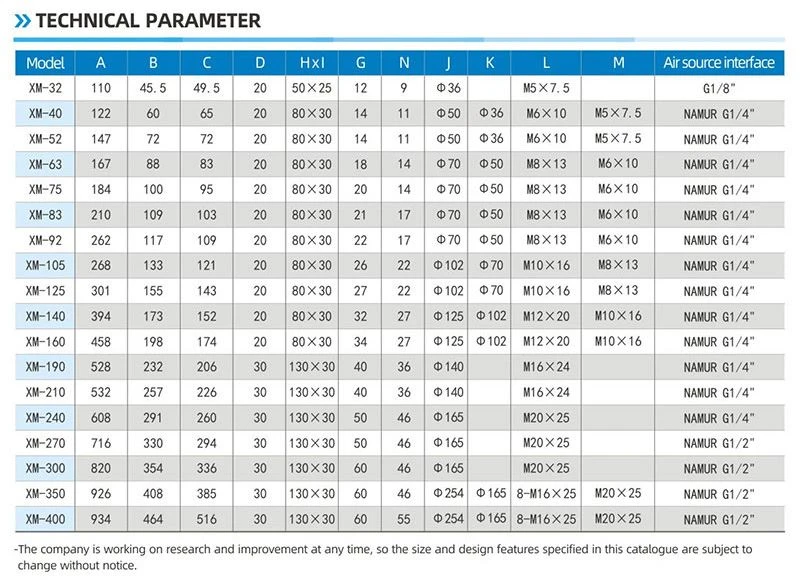

Teknisk parameter
XM ON-OFF PNEUMATISK AKTUATOR OUTPUT MOMENTTABEL
Model | Indgangslufttryk (enhed:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Udgangsmoment for lufttryk (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

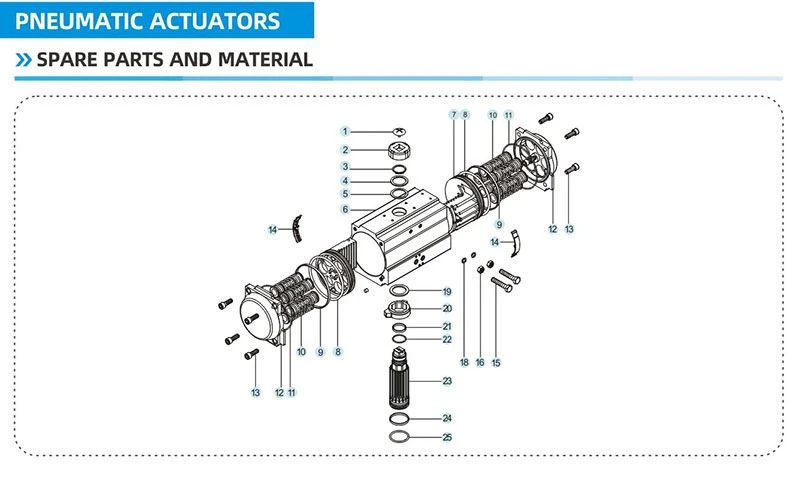

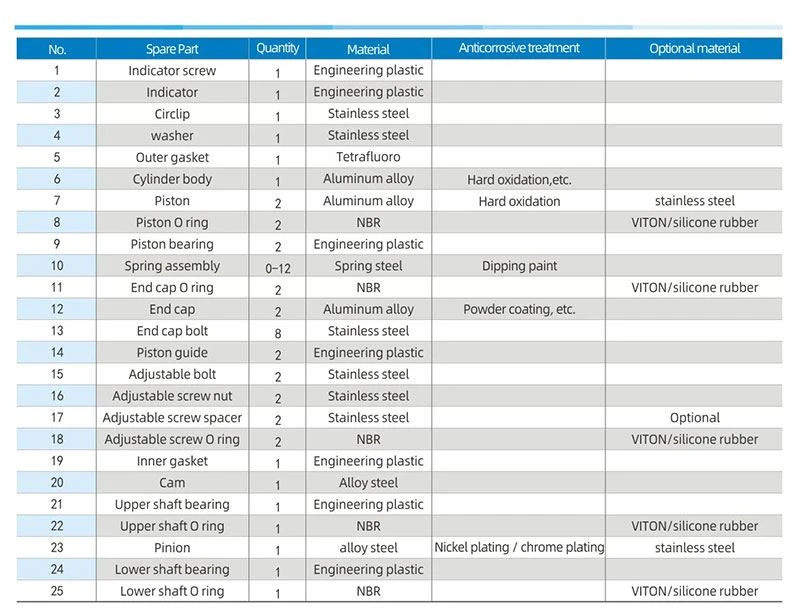

Reservedele og materiale

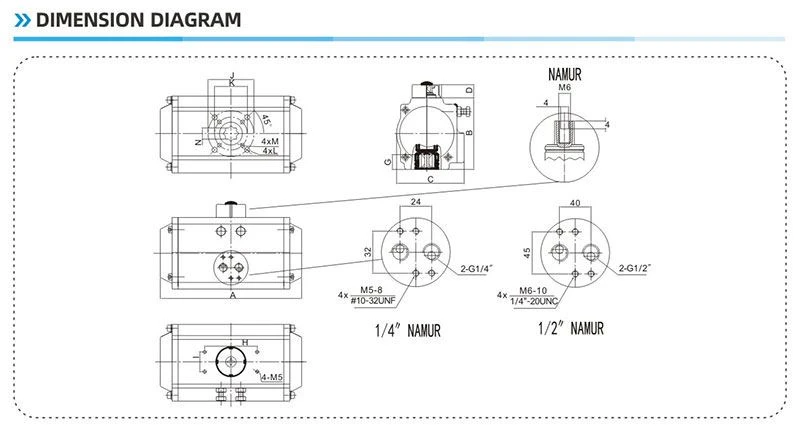

Dimensionsdiagram
Forsyningsevne
Forsyningsevne: 10000 enheder pr. måned Pneumatisk roterende aktuator
Pakning & levering
Pakningsdetaljer: 1). separat karton med skumpakning indeni
2). Krydsfinerkasse til havforsendelse
3). Krydsfinerpalle til luftforsendelse
Afgangshavn: Shanghai, Kina
Leveringstid:
Mængde (enheder) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Tid (dage) | Varer på lager | 7 | 20 | Skal forhandles |
Fordel
1) Alle vigtige reservedele vil blive behandlet med hård anodisering for at øge styrken i høj grad for at sikre god ydeevne og levetid.
2) Alle processer er engangsformede af CNC for at sikre processens nøjagtighed og levetid.
Ansøgning
Pneumatiske tandstangs- og tandhjulsaktuatorer kan være egnede til forskellige brændbare, ætsende, pligtige, stærke magnetiske felter, stråling, vibrationsætsende miljøer indendørs eller udendørs, som er meget udbredt inden for elektrisk kraft, petrokemisk, metallurgi, petroleum, konstruktion, dræning, kemisk industri, olieraffinering, minedrift, kraftværk, metallurgi, arkitektur, medicin, mad, gas, videnskabelig forskning mv.
firma introduktion
Siden 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etableret.
Vi fremstiller hovedsageligt pneumatisk aktuator, pneumatisk kugleventil, pneumatisk sommerfugleventil, pneumatisk/elektrisk kontrolventil osv.
Vores virksomhed har avanceret behandlingsudstyr og sofistikeret testudstyr. Vores forarbejdningsudstyr omfatter drejebænke, fræsemaskine, boremaskine, høvl, boremaskine, CNC drejebænke, CNC-bearbejdningscentre og andet udstyr. Der er i alt 30 sæt, hvoraf der er 5 sæt importeret lodret maskincenter og flere sæt avancerede CNC drejebænke.
Vores service
1)7x24 timers hotline
2) Streng kvalitetskontrol
3) God kvalitet til en favorabel pris
4) Fremragende efter-service
5) Online teknisk support
6) Hurtig leveringstid
FAQ
Q 1: Betalingsbetingelser kapacitet?
A 1: T/T, L/C, Western Union.
Q 2: Handelsbetingelser?
A 2: I henhold til Incoterms 2010, normalt med EXW, FOB shanghai, CFR, CIF og DDU.
Spørgsmål 3: Tilbudets gyldighed?
A 3: Inden for 30 dage.
Spørgsmål 4: Forsendelsesmåder?
A 4: Til søs, med fly, med ekspres eller med jernbane.
Q 5: Garanti?
A 5: Et års kvalitetsgaranti gratis og livslang betalt service.
Q 6: Installation og træning?
A 6: normal videovejledning til installation. Om nødvendigt ydes betalt oversøisk ingeniørservice.
