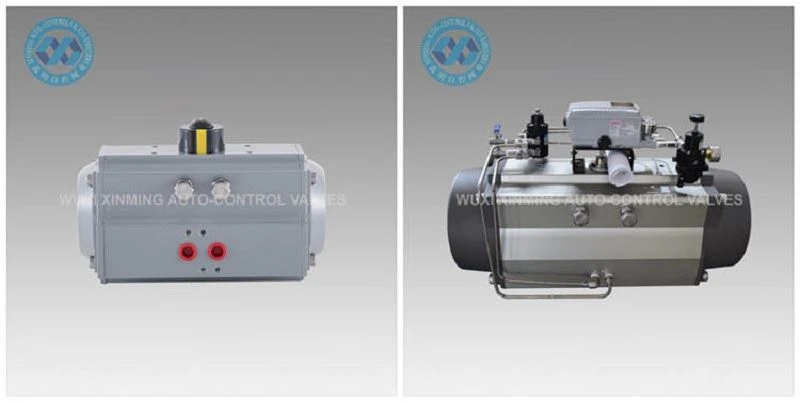

Produktintroduktion
Aluminium pneumatisk aktuator bruges til at styre sommerfugleventiler, kugleventiler og maskineri med roterende bevægelse automatisk.
Designfunktioner
1. Ventilhuset og stemplet er hårdanodiseret.
2. Medmindre indikatorskruen er plastik, er alle andre skruer SS304.
3. Store og små udgangsmomenter er valgfri.
Hurtige detaljer

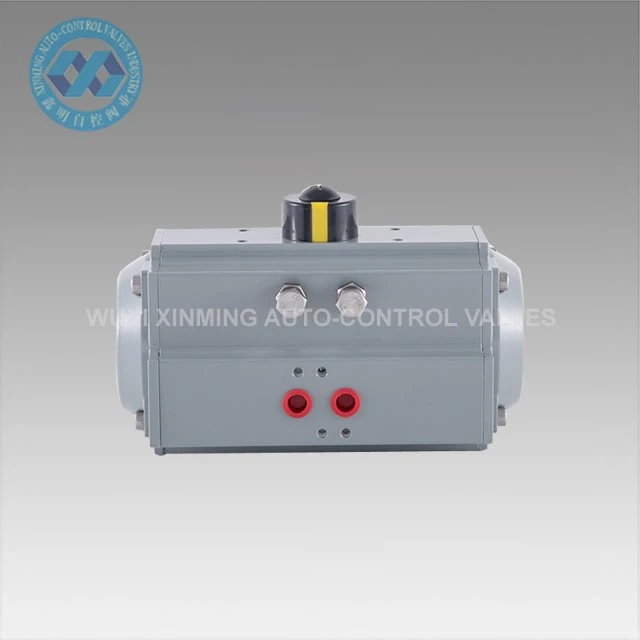

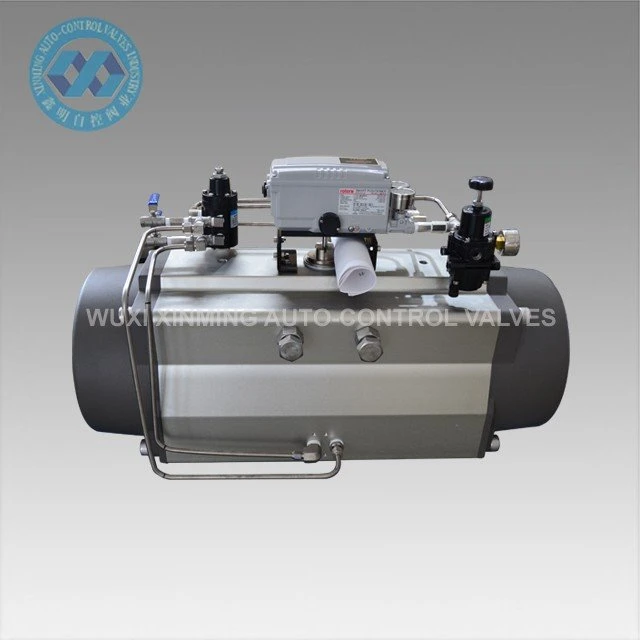

Produktnavn: Pneumatisk aktuator af aluminium
Mærkenavn: XM, og OEM accepteres også
Aktuatorstørrelse: 32mm-400mm
Rotationsvinkel: 0 grader ~90 grader (±5 grader)
Arbejdstemperaturområde: -20 grader ~ plus 80 grader (standard)
-40 grader ~ plus 80 grader (lav temperatur)
-15 grad ~150 grader (høj temperatur)
Lufttilførselstryk: {{0}}.2~0.8MPa, 10Mpa maks.
Toptilslutning: VDI/VDE3845 NAMUR
Bundtilslutning: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tandstang og tandhjul, dobbelt tandstangsstempler
Aktuator kropsoverfladebehandling: hårdanodiseret med fuld epoxybelægning (mod mildt ætsende)
End Cap Farve: sort grå, sort, mørkeblå, himmelblå, rød, orange, grøn osv.
Certificering: CE, ATEX, SIL3, ISO9001:2016

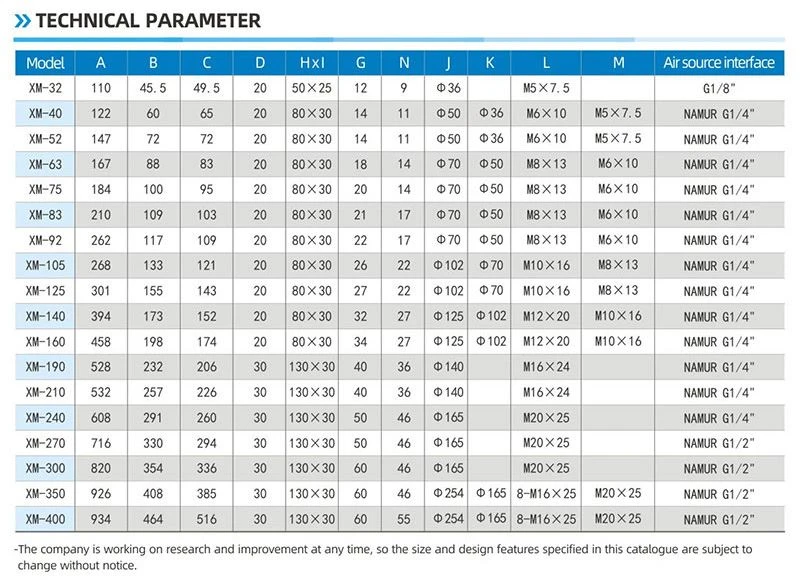

Teknisk parameter
XM ALUMINIUM PNEUMATISK AKTUATOR OUTPUT MOMENTTABEL
Model | Indgangslufttryk (enhed:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Udgangsmoment for lufttryk (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

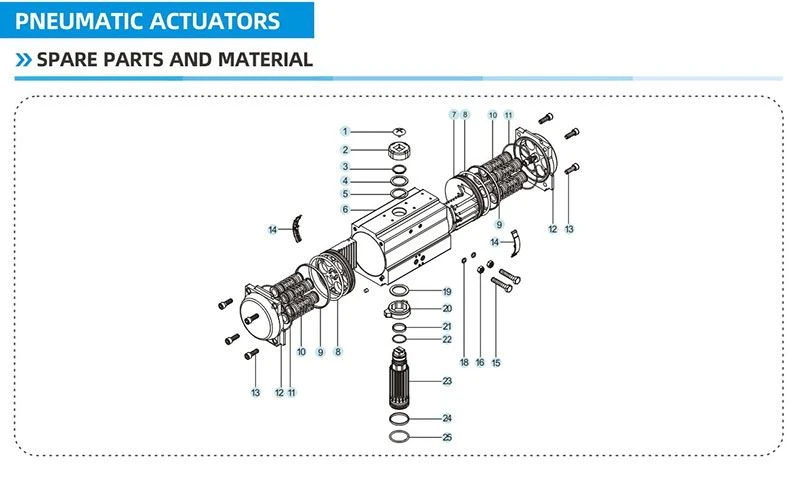

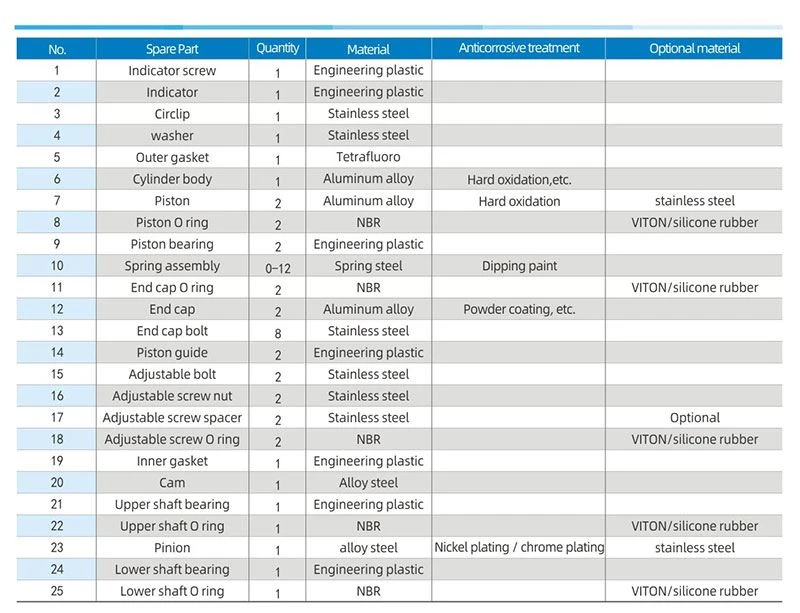

Reservedele og materiale

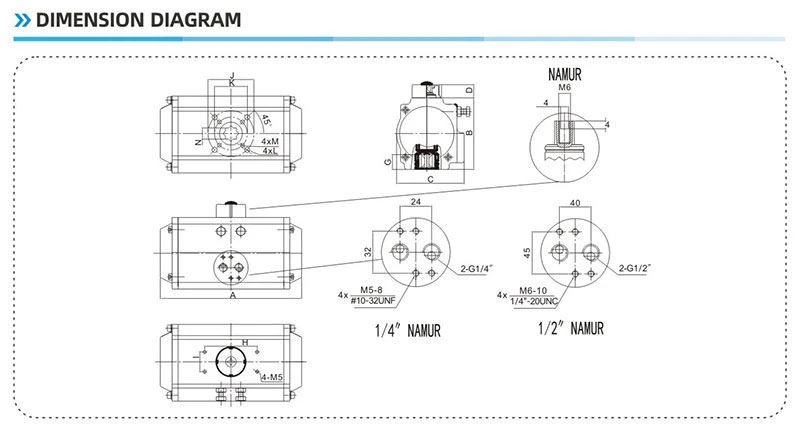

Dimensionsdiagram
firma introduktion
Siden 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etableret.
Vi fremstiller hovedsageligt pneumatisk aktuator, pneumatisk kugleventil, pneumatisk sommerfugleventil, pneumatisk/elektrisk kontrolventil osv.
Vores virksomhed har avanceret behandlingsudstyr og sofistikeret testudstyr. Vores forarbejdningsudstyr omfatter drejebænke, fræsemaskine, boremaskine, høvl, boremaskine, CNC drejebænke, CNC-bearbejdningscentre og andet udstyr. Der er i alt 30 sæt, hvoraf der er 5 sæt importeret lodret maskincenter og flere sæt avancerede CNC drejebænke.
Forsyningsevne:10000 enheder pr. måned Pneumatisk roterende aktuator
Pakning & levering
Pakningsdetaljer: 1). separat karton med skumpakning indeni
2). krydsfinerkasse til havforsendelse
3). Krydsfinerpalle til luftforsendelse
Afgangshavn:Shanghai, Kina
Leveringstid:
Mængde (enheder) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Tid (dage) | Varer på lager | 7 | 20 | Skal forhandles |
