Produktintroduktion

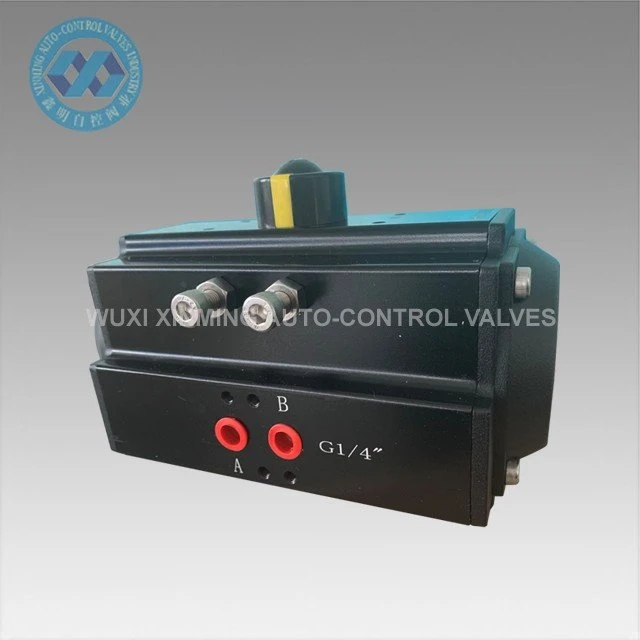

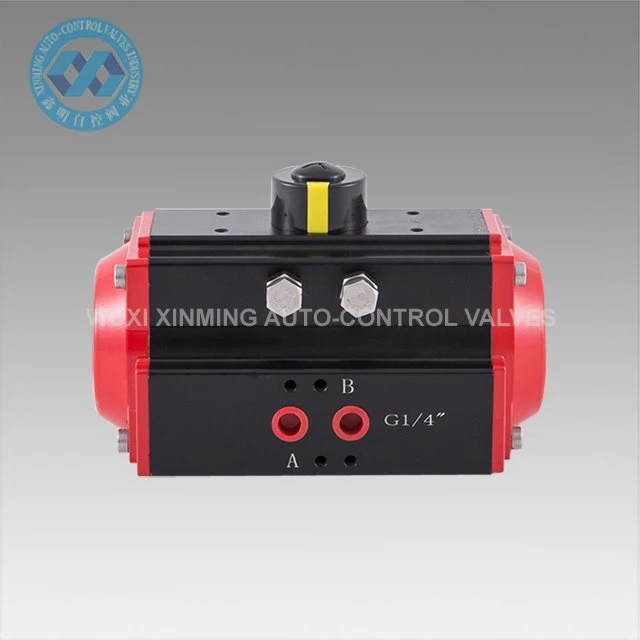

Pneumatisk tandstangs- og tandhjulsaktuator, også kendt som begrænset rotationscylinder, er en roterende aktuator, der bruges til at rotere, åbne, lukke, blande, svinge, positionere, styre og flere mekaniske funktioner, der involverer begrænset rotation. Pneumatisk tandstangs- og tandhjulsaktuator bruges til at kontrollere sommerfugle ventiler, kugleventiler og maskineri med automatisk roterende bevægelse. Præcisionsstøbte aluminiumslegeringsstempler med dobbeltstænger med hård oxidationsbehandling forbedrer rotationsvinkelnøjagtigheden og levetiden. Aktuatorkroppen med hård oxidation kan effektivt undgå ridser.
Hurtige detaljer
Produktnavn: Pneumatisk tandstangs-aktuator
Mærkenavn: XM, og OEM accepteres også
Aktuatorstørrelse: 32mm-400mm
Rotationsvinkel: 0 grader ~90 grader (±5 grader)
Arbejdstemperaturområde: -20 grader ~ plus 80 grader (standard)
-40 grader ~ plus 80 grader (lav temperatur)
-15 grad ~150 grader (høj temperatur)
Lufttilførselstryk: {{0}}.2~0.8MPa, 10Mpa maks.
Toptilslutning: VDI/VDE3845 NAMUR
Bundtilslutning: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tandstang og tandhjul, dobbelt tandstangsstempler
Aktuator kropsoverfladebehandling: sort anodiseret
End Cap Farve: sort grå, sort, mørkeblå, himmelblå, rød, orange, grøn osv.
Certificering: CE, ATEX, SIL3, ISO9001:2016
Teknisk parameter
XM PNEUMATISK TANDSTANDSAKTUATOR UDGANGSMOMENTTABEL
Model | Indgangslufttryk (enhed:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Udgangsmoment for lufttryk (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Reservedele og materiale
Dimensionsdiagram
Forsyningsevne
Forsyningsevne: 10000 enheder pr. måned Pneumatisk roterende aktuator
Pakning & levering
Pakningsdetaljer: 1). separat karton med skumpakning indeni
2). krydsfinerkasse til havforsendelse
3). Krydsfinerpalle til luftforsendelse
Afgangshavn: Shanghai, Kina
Leveringstid:
Mængde (enheder) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Tid (dage) | Varer på lager | 7 | 20 | Skal forhandles |
Fordel
1) Alle vigtige reservedele vil blive behandlet med hård anodisering for at øge styrken i høj grad for at sikre god ydeevne og levetid.
2) Alle processer er engangsformede af CNC for at sikre processens nøjagtighed og levetid.
FAQ
Q 1: Betalingsbetingelser kapacitet?
A 1: T/T, L/C, Western Union.
Q 2: Handelsbetingelser?
A 2: I henhold til Incoterms 2010, normalt med EXW, FOB shanghai, CFR, CIF og DDU.
Spørgsmål 3: Tilbudets gyldighed?
A 3: Inden for 30 dage.
Spørgsmål 4: Forsendelsesmåder?
A 4: Til søs, med fly, med ekspres eller med jernbane.
Q 5: Garanti?
A 5: Et års kvalitetsgaranti gratis og livslang betalt service.
Q 6: Installation og træning?
A 6: normal videovejledning til installation. Om nødvendigt ydes betalt oversøisk ingeniørservice.
