Produkt Introduktion

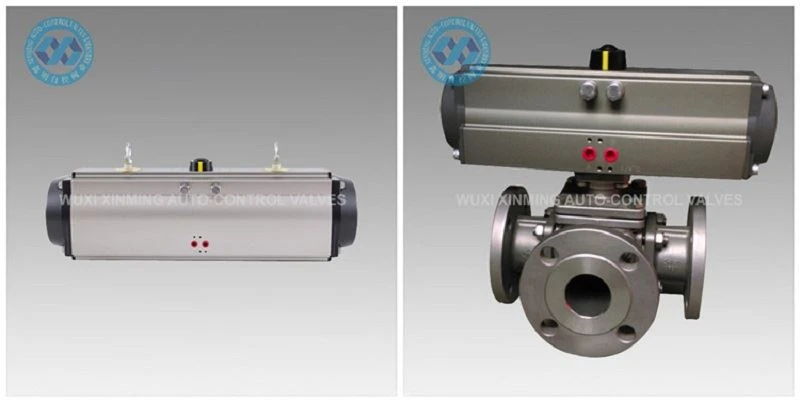

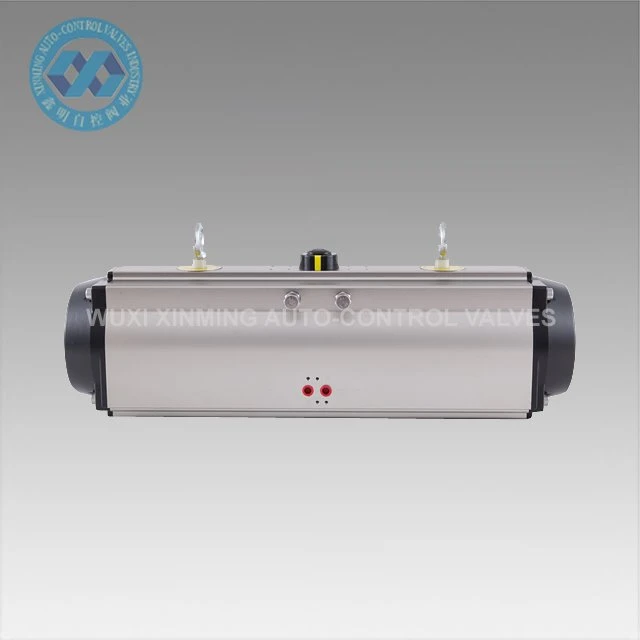

Den 180 graders pneumatiske aktuator består af dobbeltstempler drevet af et stativ og tandhjul. Der er to modeller. Den ene er en dobbeltvirkende type, og den anden er en fjeder-retur type, som kan tilpasse sig forskellige ætsende miljøer indendørs eller udendørs.
Hurtige detaljer
Produktnavn: 180 graders pneumatisk aktuator
Mærkenavn: XM, og OEM accepteres også
Aktuatorstørrelse: 32mm-400mm
Rotationsvinkel: 0 ° ~ 180 ° (±5 °)
Arbejdstemperaturområde: -20 ° C ~ +80 ° C (standard)
-40 ° C ~ + 80 ° C (lav temperatur)
-15 ° C ~ 150 ° C (høj temperatur)
Lufttilførselstryk: 0,2 ~ 0,8 MPa, maks. 10 Mpa
Topforbindelse: VDI/VDE3845 NAMUR
Bundtilslutning: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tandstang, dobbelt rackstempler
Aktuatorlegemeoverfladebehandling: hård anodiseret eller dipoxidation
End Cap Farve: sort grå, sort, mørkeblå, himmelblå, rød, orange, grøn osv.
Certificering: CE, ATEX, SIL3, ISO9001:2016
Teknisk parameter
XM 180 GRADERS PNEUMATISK AKTUATORUDGANGSMOMENTTABEL
Model | Indgangslufttryk (enhed: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Drejningsmoment for lufttryksudgang (N.m) | ||||||
XM-DA32-180° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

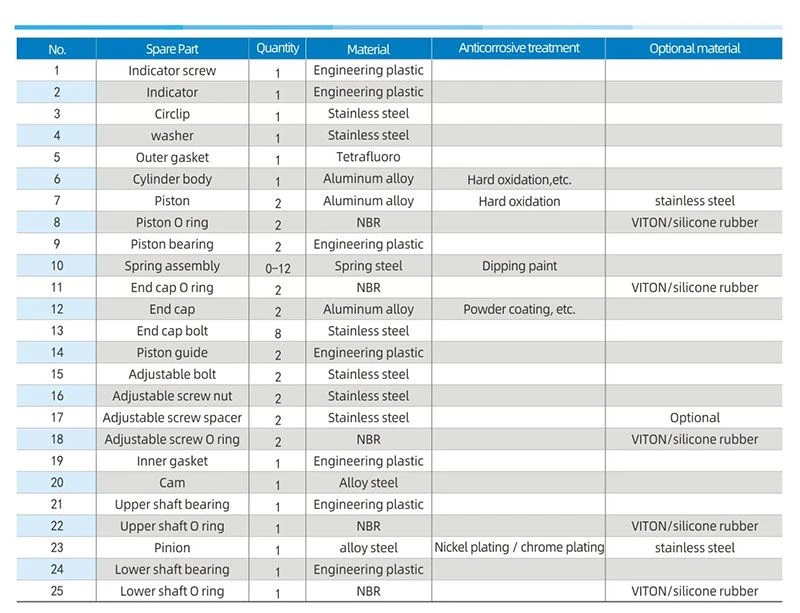

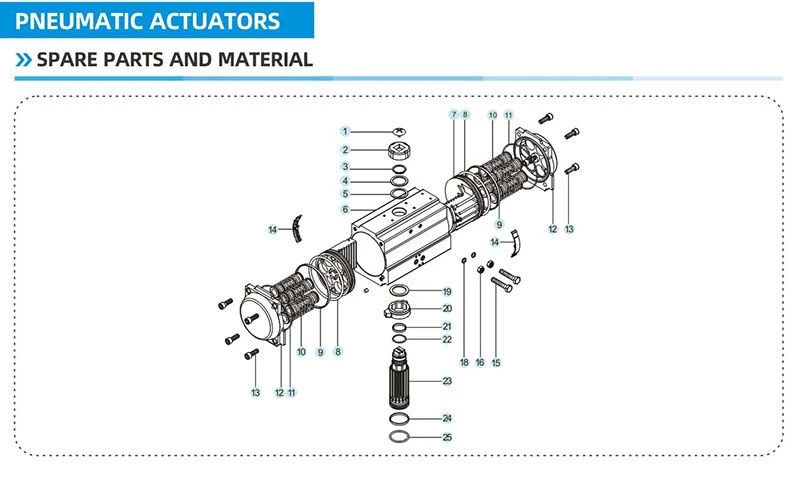

Reservedele og materiale

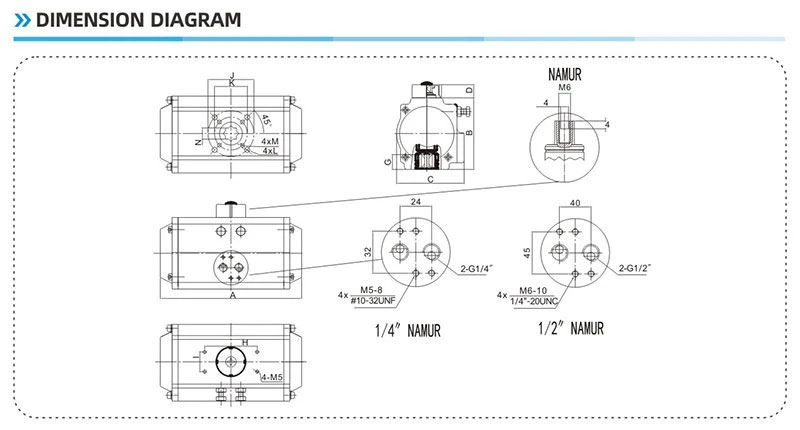

Dimensionsdiagram
OFTE STILLEDE SPØRGSMÅL
Spørgsmål 1: Betalingsbetingelser kapacitet?
A 1: T/T, L/C, Western Union.
Spørgsmål 2: Handelsbetingelser?
A 2: I henhold til Incoterms 2010, normalt med EXW, FOB shanghai, CFR, CIF og DDU.
Spørgsmål 3: Citatets gyldighed?
A 3: Inden for 30 dage.
Spørgsmål 4: Forsendelsesmåder?
A 4: Til søs, i luften, med ekspres eller med jernbane.
Spørgsmål 5: Garanti?
En 5: Et års kvalitetsgaranti gratis og livslang betalt service.
Q 6: Installation og træning?
A 6: normal videovejledning til installation. Om nødvendigt betalt oversøisk ingeniørtjeneste leveres.
