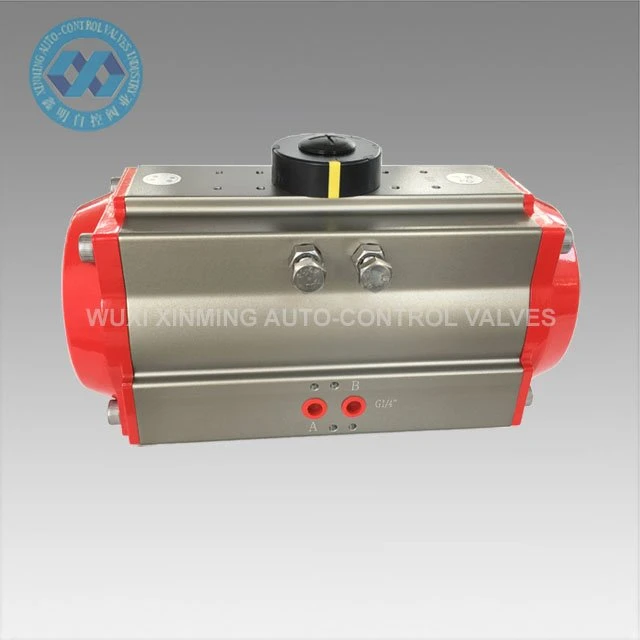

Pneumatisk roterende aktuator

Pneumatiske roterende aktuatorer bruger trykluft til at generere driftsenergi. Nogle er designet til fjernstyring af ventiler. Pneumatiske roterende aktuatorer er holdbare, giver høje kræfter i forhold til deres størrelse og kan bruges i farlige miljøer....

Send forespørgsel

Beskrivelse

Produktdetaljer:

Produktnavn	Pneumatisk roterende aktuator
Mærkenavn	XM og OEM accepteres også
Aktuator størrelse	32 mm-400 mm
Roterende vinkel	0 grader ~90 grader (±5 grader)
Arbejdstemperaturområde	-20 grader ~ +80 grader (standard) -40 grader ~+80 grader (lav temperatur) -15 grader ~150 grader (høj temperatur)
Lufttilførselstryk	0,2~0,8 MPa, 10 MPa maks
Topforbindelse	VDI/VDE3845 NAMUR
Bundforbindelse	ISO 5211 og DIN 3337
Materiale	Aluminiumslegering
Struktur	tandstang, dobbelt tandstangsstempler
Aktuator kropsoverfladebehandling	hård-anodiseret
Endehætte farve	sort, sort, mørkeblå, himmelblå, rød, orange, grøn osv.
Certificering	CE, ATEX, SIL3, ISO9001:2016

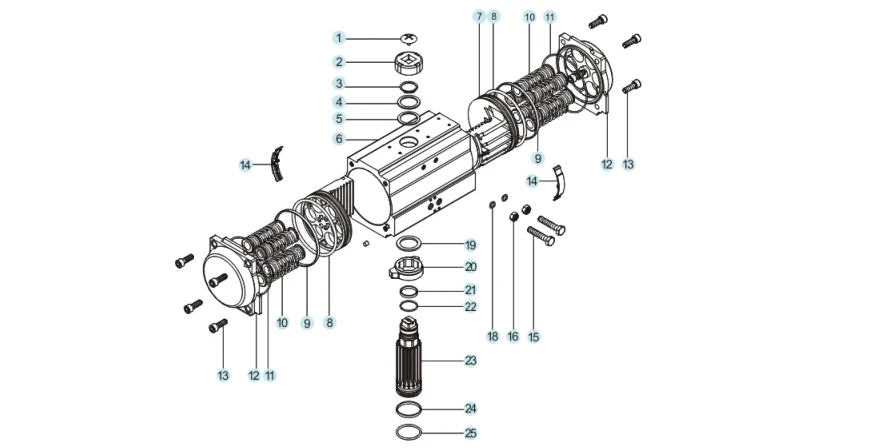

Reservedele og materiale:

product-869-448

INGEN.	Reservedel	Mængde	Materiale	Antikorrosiv behandling	Valgfrit materiale
1	Indikator skrue	1	Teknisk plast
2	Indikator	1	Teknisk plast
3	Ringring	1	Rustfrit stål
4	Vaskemaskine	1	Rustfrit stål
5	Udvendig pakning	1	Tetrafluor
6	Cylinder krop	1	Aluminiumslegering	Hård oxidation mv.
7	Stempel	2	Aluminiumslegering	Hård oxidation	Rustfrit stål
8	Stempel O-ring	2	NBR		VITON/silikonegummi
9	Stempelleje	2	Teknisk plast
10	Fjeder montage	0-12	Fjederstål	Dyppe maling
11	Endekappe O-ring	2	NBR		VITON/silikonegummi
12	Endekappe	2	Aluminiumslegering	Pulverlakering mv.
13	Endedækselbolt	8	Rustfrit stål
14	Stempel guide	2	Teknisk plast
15	Justerbar bolt	2	Rustfrit stål
16	Justerbar skruemøtrik	2	Rustfrit stål
17	Justerbar skrueafstandsholder	2	Rustfrit stål		Valgfri
18	Justerbar skrue O-ring	2	NBR		VITON/silikonegummi
19	Indvendig pakning	1	Teknisk plast
20	Kamera	1	Legeret stål
21	Øvre akselleje	1	Teknisk plast
22	Øvre aksel O-ring	1	NBR		VITON/silikonegummi
23	Kranshjul	1	Legeret stål	Fornikling / forkromning	Rustfrit stål
24	Nedre akselleje	1	Teknisk plast
25	Nedre aksel O-ring	1	NBR		VITON/silikonegummi

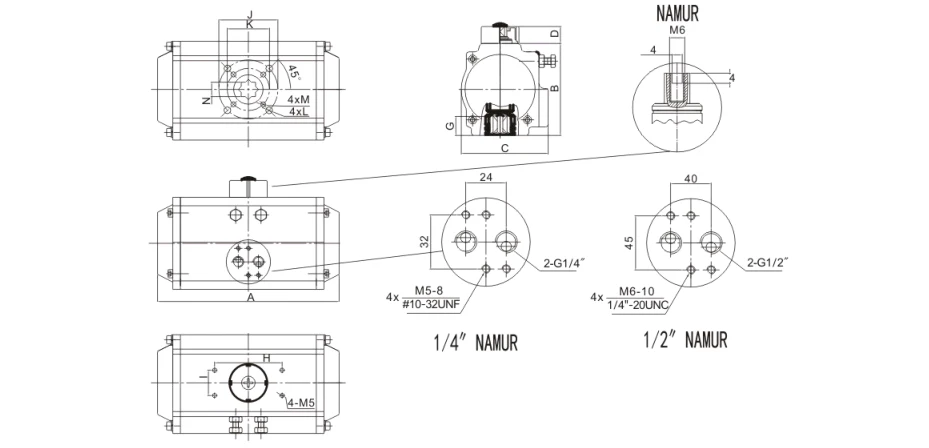

Dimensionsdiagram:

product-929-448

Produktspecifikationer:

Model	A	B	C	D	H×I	G	N	J	K	L	M	Air-kildegrænseflade
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Fordel

1) Alle vigtige reservedele vil blive behandlet med hård anodisering for at øge deres styrke i høj grad for at sikre god ydeevne og levetid.

2) Alle processer er en-formning af CNC for at sikre processens nøjagtighed og driftslevetid.

Anvendelse

Pneumatiske roterende aktuatorer kan anvendes på forskellige brændbare, ætsende, støvede, stærke magnetfelter, stråling, vibrationer og korrosion indendørs eller udendørs miljøer og er meget udbredt inden for elektrisk kraft, petrokemisk, metallurgi, olie, naturgas, byer, bygninger og andre områder. Kemisk industri, olieraffinering, minedrift, kraftværker, metallurgi, byggeri, medicin, fødevarer, naturgas, videnskabelig forskning mv.

Forsyningsevne

Forsyningsevne: 10000 enheder pr. måned, pneumatisk roterende aktuator

Pakning & levering

Pakningsdetaljer:

1) En separat karton med skumpakning indeni

2) Krydsfinerkasse til havforsendelse

3) Krydsfinerpalle til luftforsendelse

Afgangshavn: Shanghai, Kina

Leveringstid:

Mængde (enheder)	1-50	51-1000	1001-10000	＞10001
Est. Tid (dage)	Varer på lager	7	20	Skal forhandles

Vores service

1) 7x24 timers hotline

2) Streng kvalitetskontrol

3) God kvalitet til en favorabel pris

4) Fremragende efter-service

5) Online teknisk support

6) Hurtig leveringstid

Om os:

Wuxi Xinming Auto-control Valves Co., Ltd. er specialiseret i fremstilling af ISO9001-certificerede XM-serien pneumatiske aktuatorer og automatiske kontrolventiler, der er i overensstemmelse med ISO5211/DIN3337/VDI/VDE-3845/NAMUR-standarderne. Med avancerede R&D-kapaciteter og produktionsfaciliteter betjener vores produkter forskellige industrier, herunder olie- og gas-, kemi- og kraftværker, hvilket inkarnerer vores forpligtelse til "teknologi først, kvalitet fremragende" gennem innovative løsninger og pålidelig ydeevne.

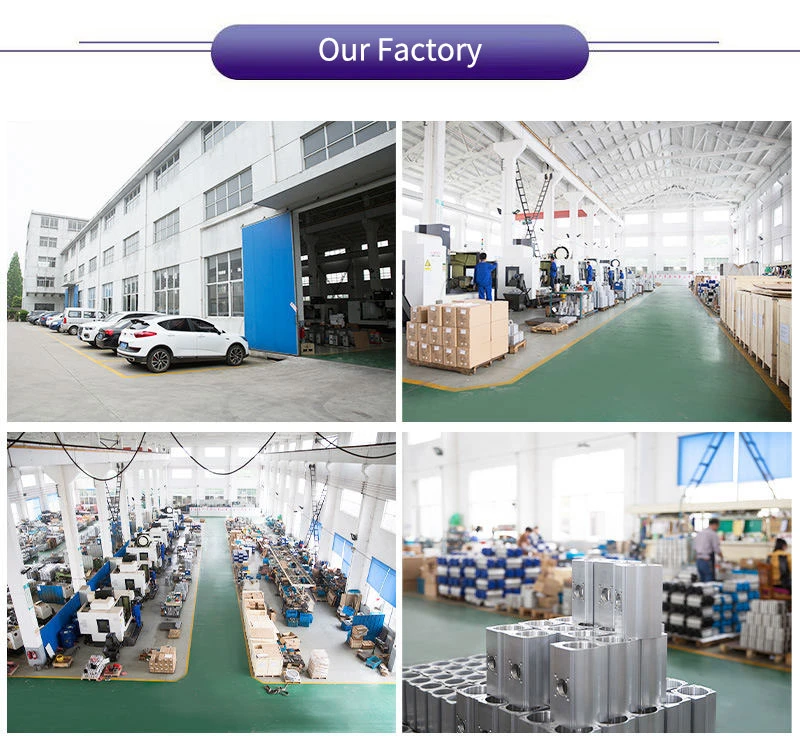

Our Factory
