Produkt Introduktion

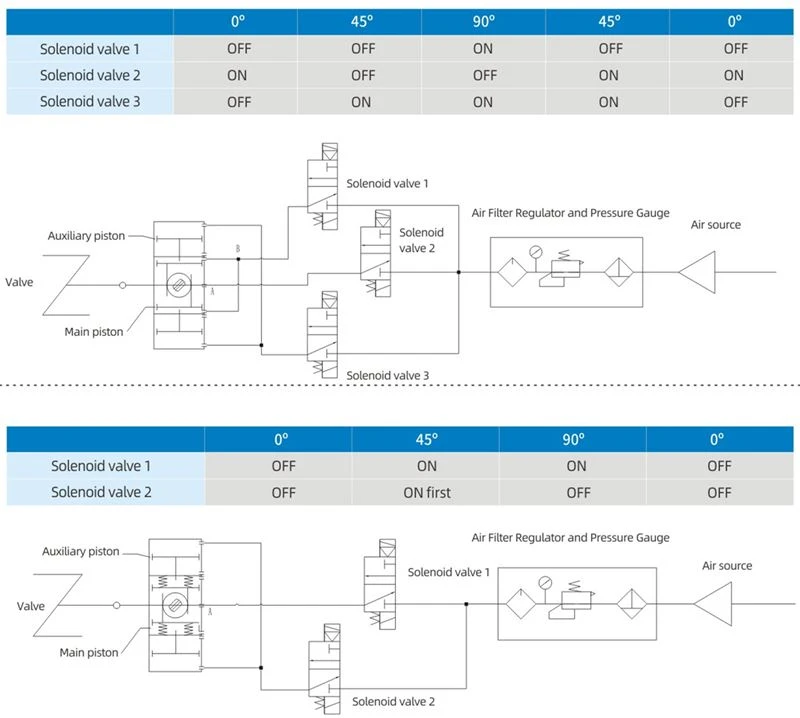

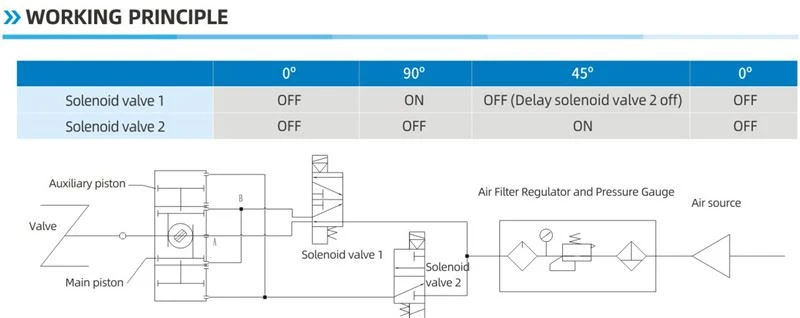

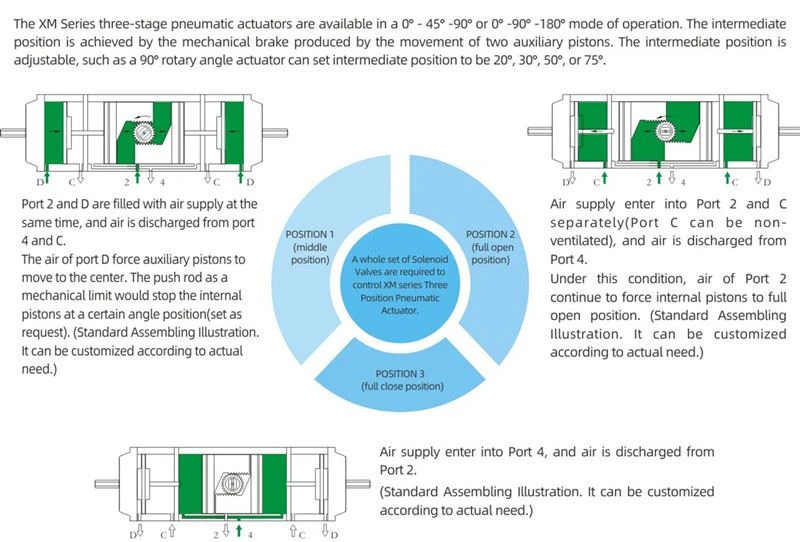

XM-seriens tretrins pneumatiske aktuatorer fås i driftstilstanden 0°-45°-90° eller 0° -90° -180°. Mellempositionen opnås ved den mekaniske bremse, der produceres ved bevægelse af to hjælpestempler. Mellempositionen er justerbar, såsom en 90° rotationsvinkelaktuator kan indstille mellempositionen til at være 20°, 30°, 50° eller 75°.
Hurtige detaljer

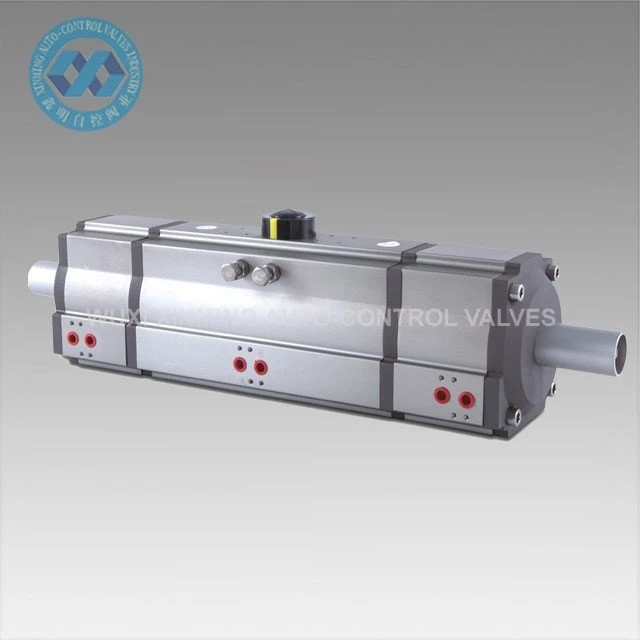

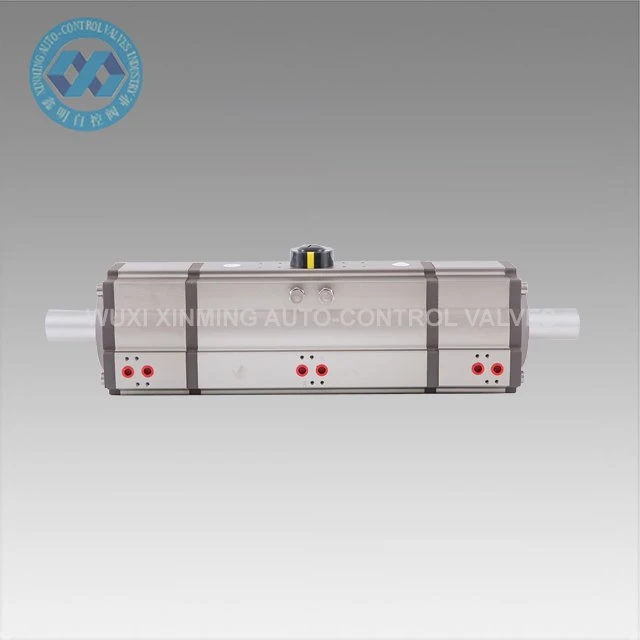

Produktnavn: Pneumatisk aktuator med 3 positioner
Mærkenavn: XM, og OEM accepteres også
Aktuatorstørrelse: 32mm-400mm
Rotationsvinkel: 0 ° ~ 180 ° (±5 °)
Arbejdstemperaturområde: -20 ° C ~ +80 ° C (standard)
-40 ° C ~ + 80 ° C (lav temperatur)
-15 ° C ~ 150 ° C (høj temperatur)
Lufttilførselstryk: 0,2 ~ 0,8 MPa, maks. 10 Mpa
Topforbindelse: VDI/VDE3845 NAMUR
Bundtilslutning: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tandstang, dobbelt rackstempler
Aktuatorlegemeoverfladebehandling: hård anodiseret eller dipoxidation
End Cap Farve: sort grå, sort, mørkeblå, himmelblå, rød, orange, grøn osv.
Certificering: CE, ATEX, SIL3, ISO9001:2016
Fordele ved pneumatiske aktuatorer
1. Accepter kontinuerligt gassignal og output lineær forskydning (efter tilføjelse af el / gaskonverteringsenhed kan den også acceptere kontinuerligt elektrisk signal), og nogle kan udsende vinkelforskydning, når de er udstyret med en vippearm.
2. Det har positive og negative funktioner.
3. Bevægelseshastigheden er stor, men hastigheden bliver langsommere, når belastningen stiger.
4. Udgangskraften er relateret til driftstrykket.
5. Høj pålidelighed, men ventilen kan ikke opretholdes, efter at gaskilden er afbrudt (den kan opretholdes efter tilsætning af en fastholdelsesventil).
6. Det er ubelejligt at realisere segmentkontrol og programkontrol.
7. Enkel vedligeholdelse og god tilpasningsevne til miljøet.
8. Udgangseffekten er stor.
9, med eksplosionssikker funktion.
Forsyningsevne
Forsyningsevne: 10000 enheder pr. Måned Pneumatisk rotationsaktuator
Pakning og levering
Pakningsdetalje: 1). separat karton med skumpakning indeni
2). krydsfinerkasse til havforsendelse
3). Krydsfinerpalle til luftforsendelse
Fordel
1) Alle vigtige reservedele ville blive behandlet med hård anodisering for at øge styrken i høj grad for at sikre god ydeevne og levetid.

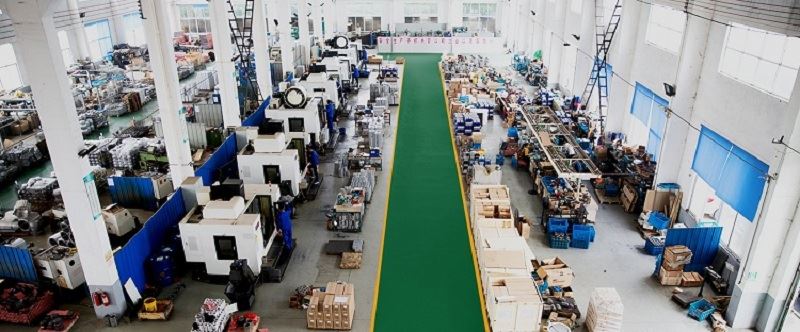

2) Alle processer er engangsdannende af CNC for at sikre processens nøjagtighed og levetid.
Teknisk parameter
XM 3 POSITION PNEUMATISK AKTUATORUDGANGSMOMENTTABEL
Model | Indgangslufttryk (enhed: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Drejningsmoment for lufttryksudgang (N.m) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Vores service
1)7x24 timers hotline
2) Streng kvalitetskontrol
3) God kvalitet til en gunstig pris
4) Fremragende efterservice
5) Online teknisk support
6) Hurtig leveringstid
