Produkt Introduktion

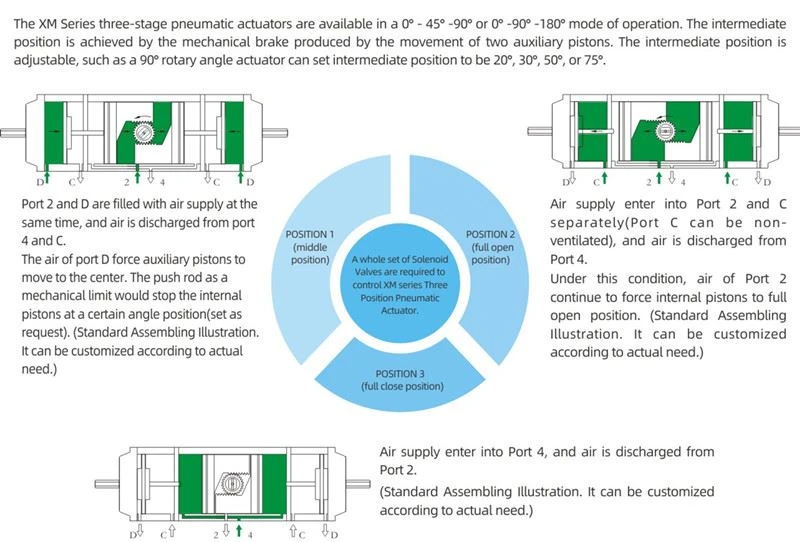

Tre-trins pneumatisk aktuator bruges til automatisk at styre sommerfuglventiler, kugleventiler og maskiner med roterende bevægelse. Præcisionsstøbte aluminiumslegeringsstempler med dobbelt rack med hård oxidationsbehandling forbedrer rotationsvinkelnøjagtigheden og levetiden. Aktuatorhuset med hård oxidation kan undgå ridsen effektivt.
Hurtige detaljer

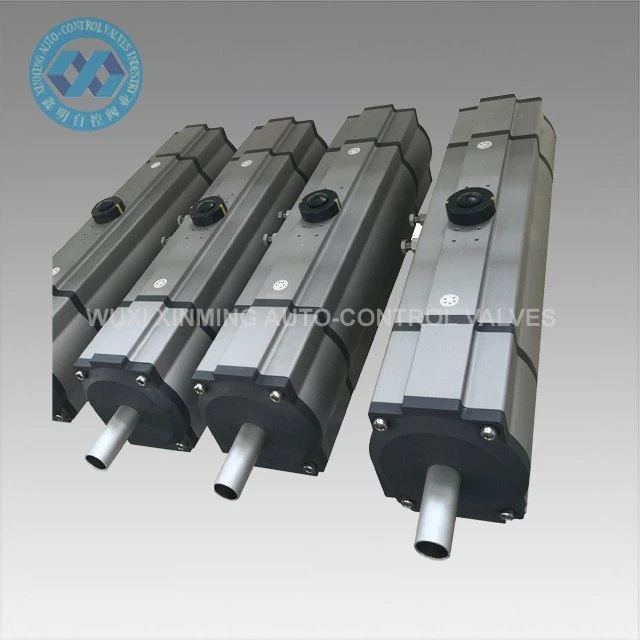

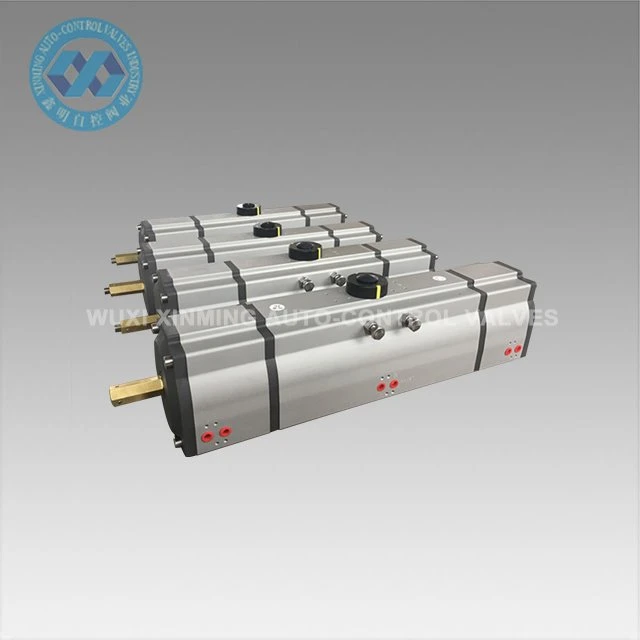

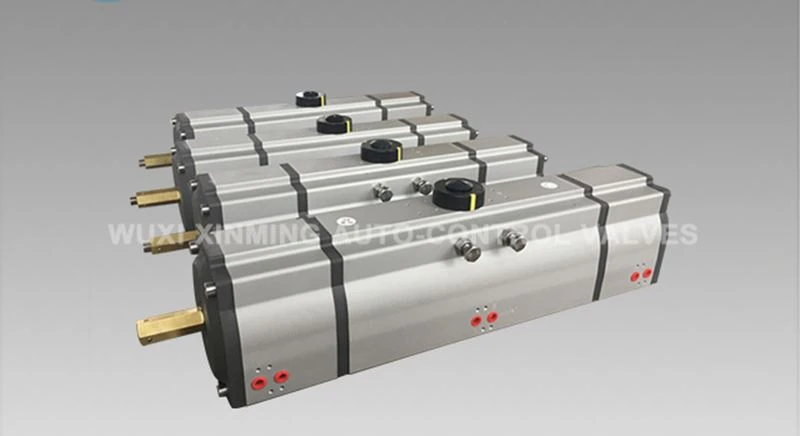

Produktnavn: Tretrins pneumatisk aktuator
Mærkenavn: XM, og OEM accepteres også
Aktuatorstørrelse: 32mm-400mm

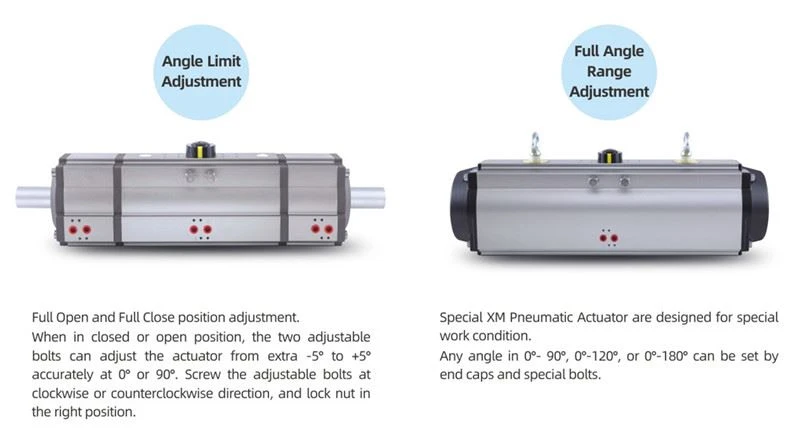

Rotationsvinkel: 0 ° ~ 180 ° (±5 °)
Arbejdstemperaturområde: -20 ° C ~ +80 ° C (standard)
-40 ° C ~ + 80 ° C (lav temperatur)
-15 ° C ~ 150 ° C (høj temperatur)
Lufttilførselstryk: 0,2 ~ 0,8 MPa, maks. 10 Mpa
Topforbindelse: VDI/VDE3845 NAMUR
Bundtilslutning: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tandstang, dobbelt rackstempler
Aktuatorlegemeoverfladebehandling: hård anodiseret eller dipoxidation
End Cap Farve: sort grå, sort, mørkeblå, himmelblå, rød, orange, grøn osv.
Certificering: CE, ATEX, SIL3, ISO9001:2016
Teknisk parameter
XM TRE-TRINS PNEUMATISK AKTUATORUDGANGSMOMENTTABEL
Model | Indgangslufttryk (enhed: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Drejningsmoment for lufttryksudgang (N.m) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Forsyningsevne
Forsyningsevne: 10000 enheder pr. Måned Pneumatisk rotationsaktuator
Pakning og levering
Pakningsdetalje: 1). separat karton med skumpakning indeni
2). krydsfinerkasse til havforsendelse
3). Krydsfinerpalle til luftforsendelse
Afgangshavn: Shanghai, Kina
Tidsforløb:
Antal(enheder) | 1-500 | 501-10000 | >10001 |
Tid(dage) | 15 | 30 | Skal forhandles |
Fordel
1) Alle vigtige reservedele ville blive behandlet med hård anodisering for at øge styrken i høj grad for at sikre den gode ydeevne og levetid.
2) Alle processer er engangsdannende af CNC for at sikre processens nøjagtighed og levetid.
Ansøgning
Pneumatiske rack- og tandhjulsaktuatorer kan anvendes på forskellige brandfarlige, ætsende, støvede, stærke magnetfelter, stråling, vibrationer og korrosion indendørs eller udendørs miljøer og anvendes i vid udstrækning i elektriske, petrokemiske, metallurgi, råolie, naturgas, byer, bygninger, dræning, kemikalier, olieraffinering, minedrift, kraftværker, metallurgi, byggeri, medicin, mad, naturgas, videnskabelig forskning osv.
Introduktion til virksomheden
Siden 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etableret.
Vi fremstiller hovedsageligt pneumatisk aktuator, pneumatisk kugleventil, pneumatisk sommerfuglventil, pneumatisk/elektrisk reguleringsventil osv.

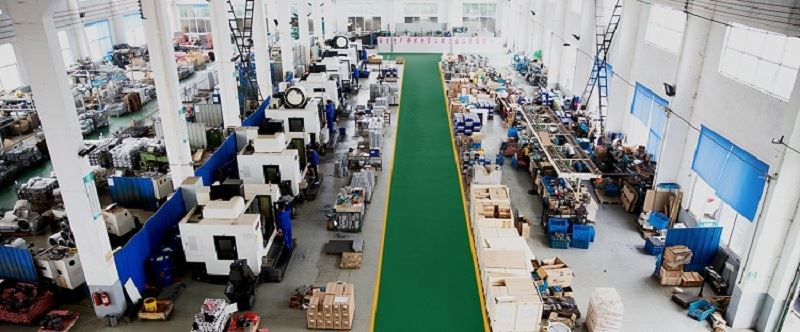

Vores firma har avanceret behandlingsudstyr og sofistikeret testudstyr. Vores forarbejdningsudstyr omfatter drejebænke, fræsemaskine, boremaskine, høvl, boremaskine, CNC-drejebænke, CNC-bearbejdningscentre og andet udstyr. Der er i alt 30 sæt, hvoraf der er 5 sæt importeret lodret maskincenter og flere sæt avancerede CNC drejebænke.
