Produktintroduktion
90 graders pneumatiske aktuatorer har unikke stilarter, avanceret teknologi, præcisionsfremstilling, økonomisk og kompakt design og kan udstyres direkte med andet tilbehør for at forbedre effektiviteten og økonomien.
Hurtige detaljer

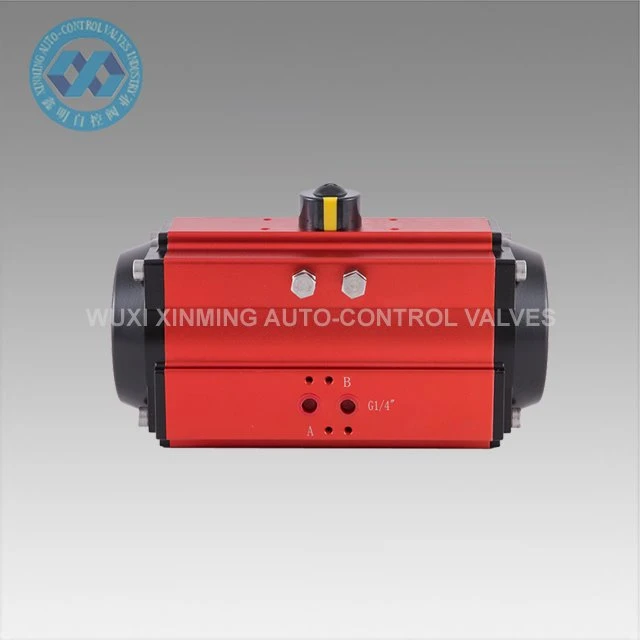

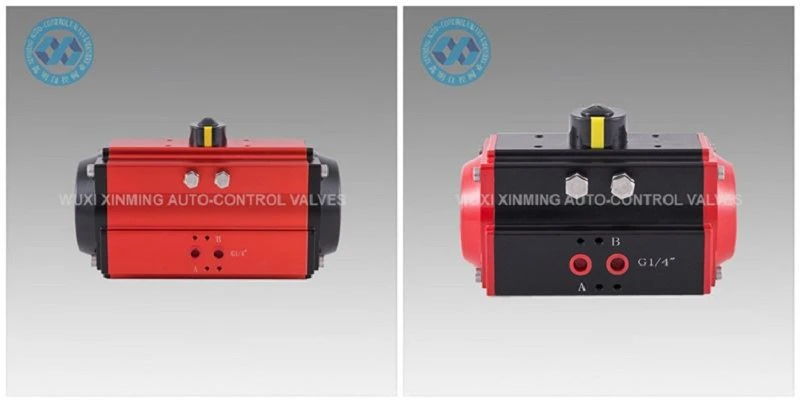

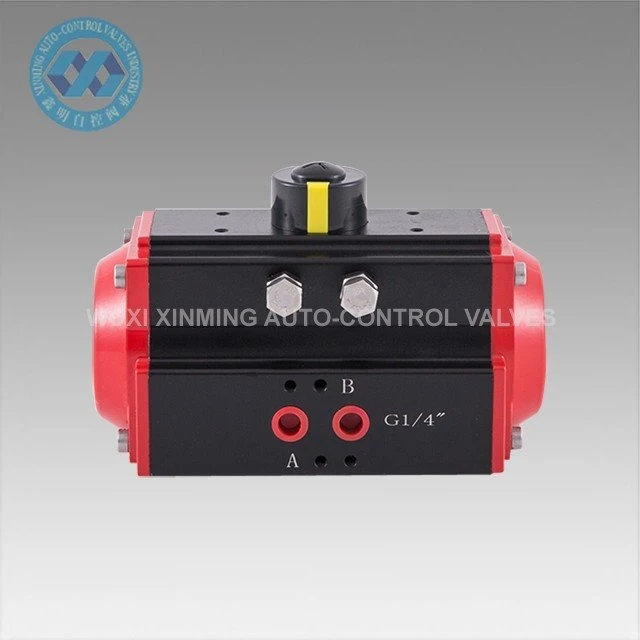

Produktnavn: 90 graders pneumatisk aktuator
Mærkenavn: XM, og OEM accepteres også
Aktuatorstørrelse: 32mm-400mm
Rotationsvinkel: 0 grader ~90 grader (±5 grader)
Arbejdstemperaturområde: -20 grader ~ plus 80 grader (standard)
-40 grader ~ plus 80 grader (lav temperatur)
-15 grad ~150 grader (høj temperatur)
Lufttilførselstryk: {{0}}.2~0.8MPa, 10Mpa maks.
Toptilslutning: VDI/VDE3845 NAMUR
Bundtilslutning: ISO 5211 og DIN3337
Materiale: Aluminiumslegering
Struktur: tandstang og tandhjul, dobbelt tandstangsstempler
Aktuator kropsoverfladebehandling: hårdanodiseret eller dyppeoxidation
End Cap Farve: sort grå, sort, mørkeblå, himmelblå, rød, orange, grøn osv.
Certificering: CE, ATEX, SIL3, ISO9001:2016

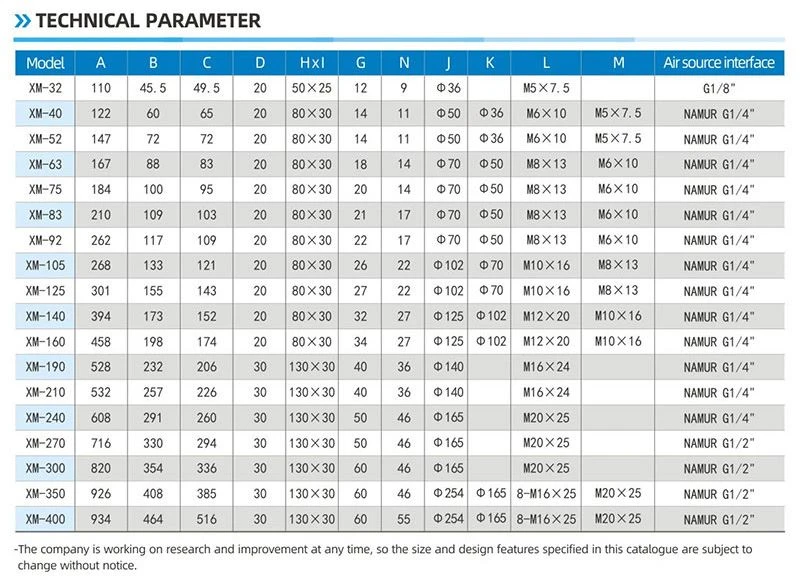

Teknisk parameter
XM 90 GRADER PNEUMATISK AKTUATOR OUTPUT MOMENTTABEL
Model | Indgangslufttryk (enhed:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Udgangsmoment for lufttryk (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

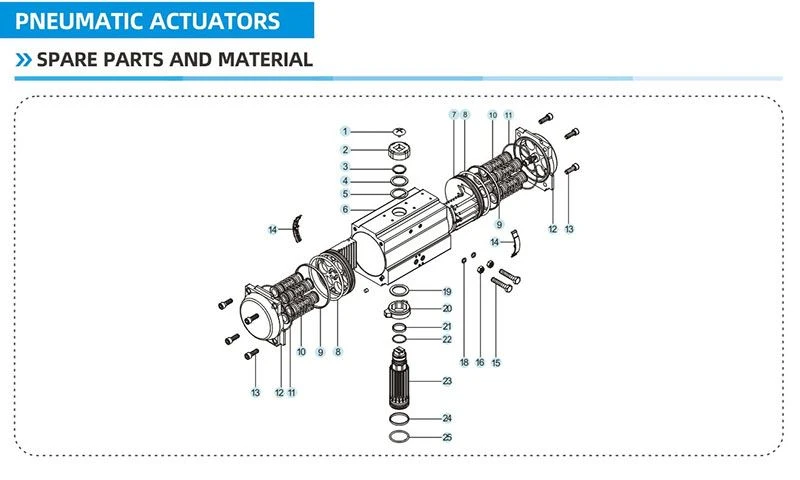

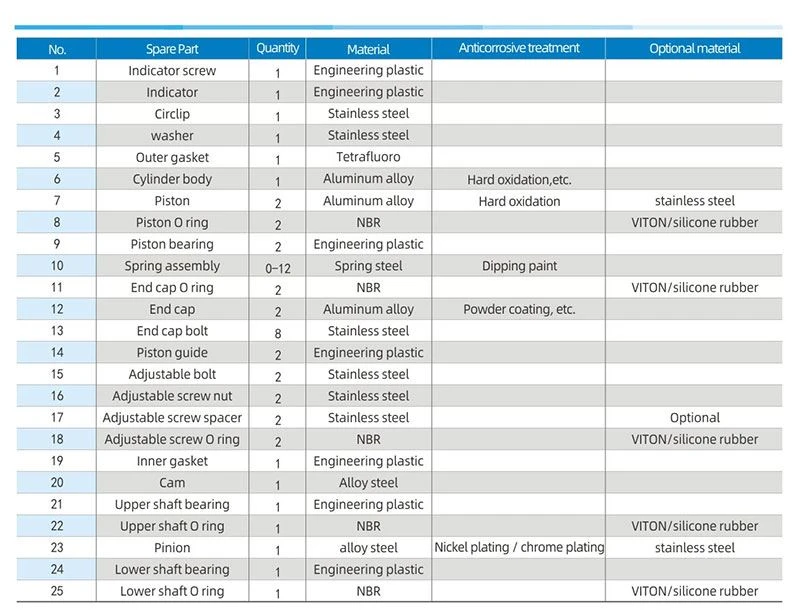

Reservedele og materiale

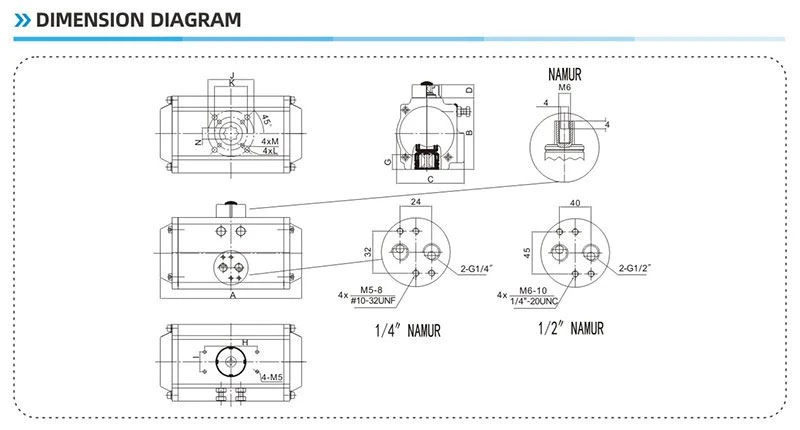

Dimensionsdiagram
Feature
- Strukturen er en kompakt pneumatisk aktuator med tandstang og tandhjul.
-Anvendes til kvart-drejningsventiler, kugleventiler, butterflyventiler og propventiler.
- Højkvalitets aluminiumslegering, hård anodiseret overflade plus teflon.
- Avancerede produkter, fremragende kvalitet og perfekt certificeringssystem.
-Alle produkter er strengt testet, når de forlader fabrikken, og hver aktuator er mærket med en produktionskode for nem identifikation og sporingstjenester.
Fordel
1) Alle vigtige reservedele vil blive behandlet med hård anodisering for at øge styrken i høj grad for at sikre god ydeevne og levetid.
2) Alle processer er engangsformede af CNC for at sikre processens nøjagtighed og levetid.
Forsyningsevne
Forsyningsevne: 10000 enheder pr. måned Pneumatisk roterende aktuator
Pakning & levering
Pakningsdetaljer: 1). separat karton med skumpakning indeni
2). krydsfinerkasse til havforsendelse
3). Krydsfinerpalle til luftforsendelse
Afgangshavn: Shanghai, Kina
Leveringstid:
Mængde (enheder) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Tid (dage) | Varer på lager | 7 | 20 | Skal forhandles |
