Produktintroduktion

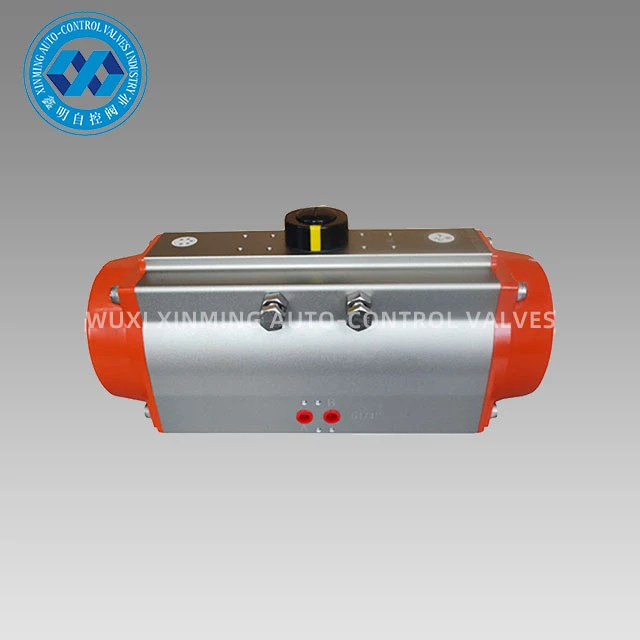

Den hårdanodiserede pneumatiske aktuator har en kompakt dobbelt-stempelstænger-og-pinionstruktur med præcis gearing og stabilt udgangsmoment; cylinderlegemet er lavet af ekstruderet aluminiumslegering, anodiseret, med en hård overflade og stærk slidstyrke; den kan installeres efter behov. Ventil, ekkoanordning, positioner (åbningsindikation), triplet og manuel betjeningsmekanisme. Matchende kugleventil, butterflyventil og andre vinkelslagsventiler.
Designfunktioner
1. Ventilhuset og stemplet er hårdanodiseret.
2. Medmindre indikatorskruen er plastik, er alle andre skruer SS304.
3. Store og små udgangsmomenter er valgfri.
Teknisk parameter
XM ALUMINIUM PNEUMATISK AKTUATOR UDGANGSMOMENTTABEL
Model | Indgangslufttryk (enhed:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Udgangsmoment for lufttryk (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Reservedele og materiale
Dimensionsdiagram
