Produktoversigt

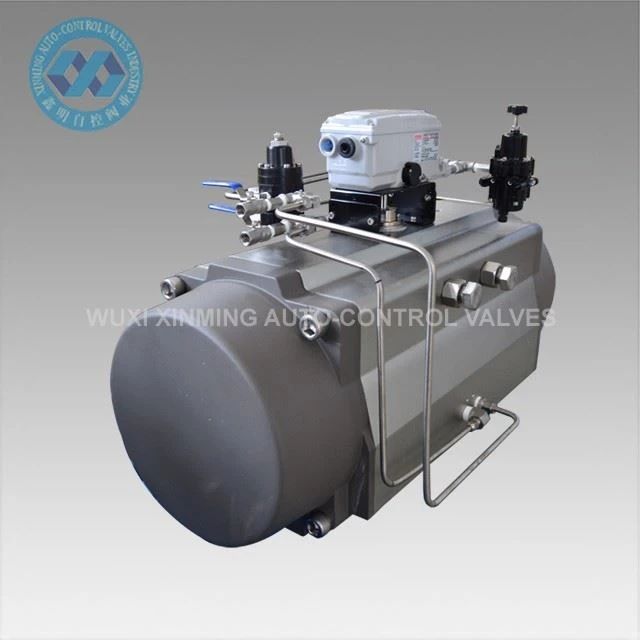

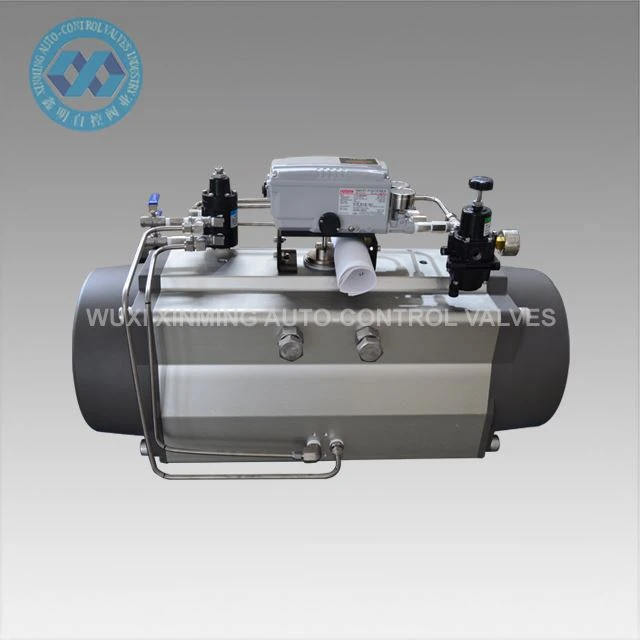

Den dobbeltvirkende pneumatiske aktuator med tandstang og tandstang er designet til at automatisere kugleventiler med kvart-omdrejninger og sommerfugleventiler i industrielle rørledningssystemer. Den giver pålidelig pneumatisk styring til 0 grader –90 graders ventildrift og er kompatibel med standard monteringsgrænseflader såsom ISO 5211 og NAMUR VDI/VDE 3845.
Det er meget udbredt i industrielle automationssystemer, hvor stabil og standardiseret ventilaktivering er påkrævet.
Teknisk parameter
| Produktnavn | Pneumatisk roterende aktuator |
| Mærkenavn | XM og OEM accepteres også |
| Aktuator størrelse | 32mm-400mm |
| Roterende vinkel | 0 grader ~ 90 grader |
| Arbejdstemperaturområde |
-20 grader ~ +80 grader (standard) -40 grader ~+80 grader (lav temperatur) -15 grader ~150 grader (høj temperatur) |
| Lufttilførselstryk | 0,2~0,8MPa, 10Mpa maks |
| Topforbindelse | VDI/VDE3845 NAMUR |
| Bundforbindelse | ISO 5211 og DIN 3337 |
| Materiale | Aluminiumslegering |
| Struktur | tandstang, dobbelt tandstangsstempler |
| Aktuator kropsoverfladebehandling | hård anodiseret |
| Endehætte farve | sort grå, sort, mørkeblå, himmelblå, rød, orange, grøn osv. |
| Certificering | CE, ATEX, SIL3, ISO9001:2016 |
XM DOBBELTVIRKENDE PNEUMATISK ROTERENDE AKTUATOR OUTPUT MOMENTTABEL
|
Model |
Indgangslufttryk (enhed: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Udgangsmoment for lufttryk (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Funktioner
- Dobbeltvirkende tandstangsdesign sikrer stabil luft-drevet åbnings- og lukningskontrol.
- 0 grader –90 grader kvart-omdrejningsudgang for kugleventiler og butterflyventiler.
- Dual rack stempelstruktur forbedrer momentbalancen og reducerer mekanisk belastning.
- Hård anodiseret aluminiums krop giver korrosionsbestandighed i industrielle miljøer.
- NAMUR VDI/VDE 3845 og ISO 5211 montering til direkte installation uden adaptere.
- Mulighed for bredt temperaturområde til standard og barske arbejdsforhold.
- OEM-tilpasning tilgængelig for drejningsmoment, størrelse og farvekrav.
- CE, ATEX, SIL3, ISO9001 certificeret til industriel automatisering.
Anvendelse
- Kugleventilautomatik i olie- og gasrørledninger
- Sommerfugleventilstyring i vandbehandlingsanlæg
- Systemer til regulering af kemiske processer
- Kraftværks damp- og væskekontrolsystemer
- Fødevare-, drikkevare- og farmaceutiske produktionslinjer
- Generel industriel procesautomatisering
Forsyningsevne
Forsyningsevne: 10000 enheder pr. måned Pneumatisk roterende aktuator
Pakning & levering
Pakningsdetaljer:
1). separat karton med skumpakning indeni
2). krydsfinerkasse til havforsendelse
3). Krydsfinerpalle til luftforsendelse
Afgangshavn: Shanghai, Ningbo osv. Kina
Leveringstid:
|
Mængde (enheder) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tid (dage) |
Varer på lager |
7 |
20 |
Skal forhandles |
