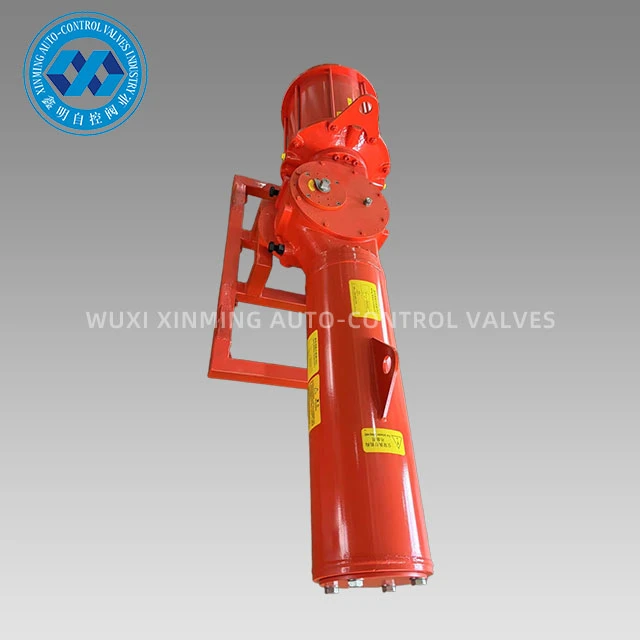

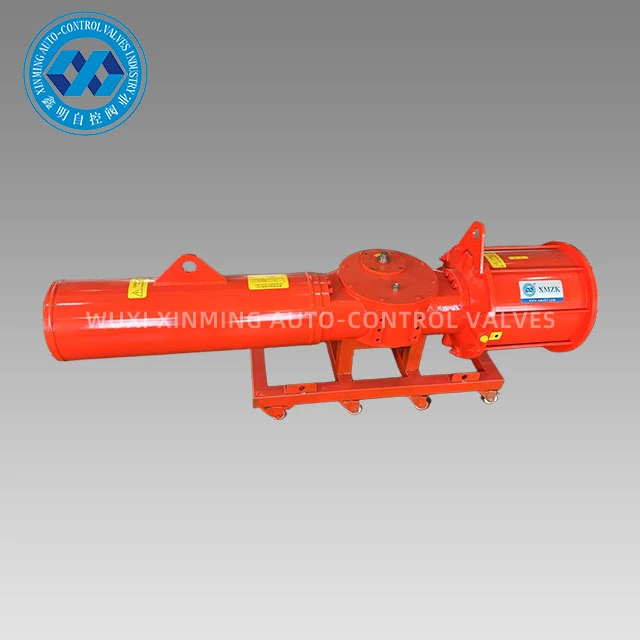

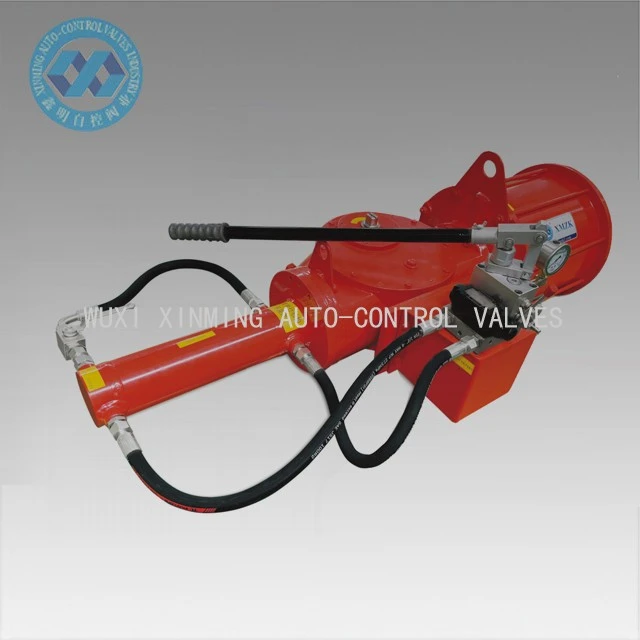

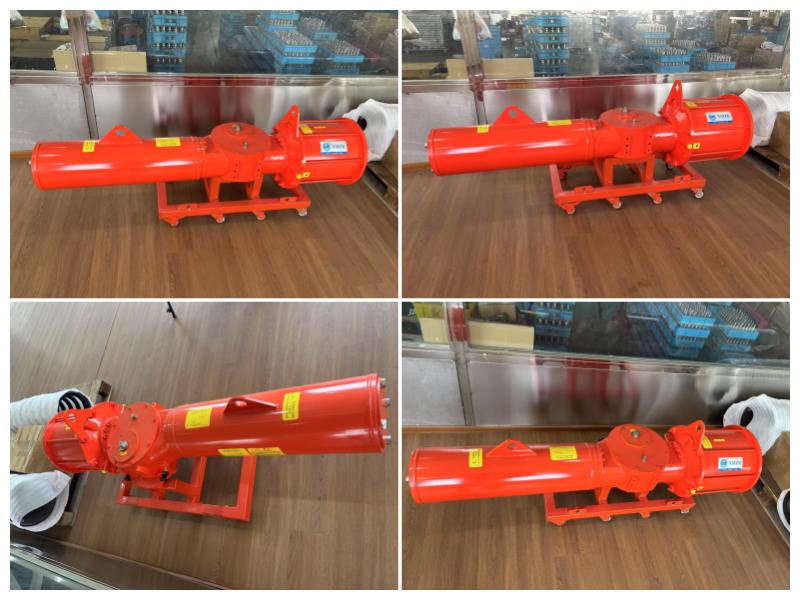

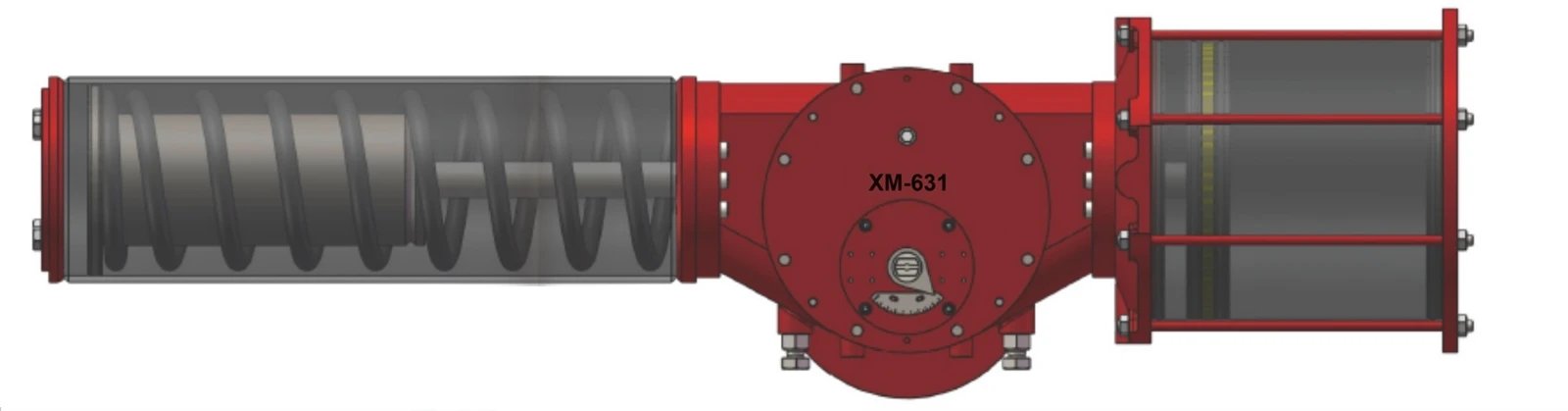

Spring Return Scotch Yoke pneumatisk aktuator

Spring Return Scotch Yoke pneumatisk aktuator er en høj-pålidelig drivenhed designet til industriel ventilstyring. Den bruger en unik Scotch Yoke transmissionsmekanisme til at konvertere trykluftskraft til 90 graders rotationsbevægelse og realiserer automatisk nulstillingsfunktion gennem en indbygget-stærk fjeder, der sikrer, at ventilen hurtigt vender tilbage til en sikker position (helt åben eller helt lukket) i tilfælde af luftsvigt eller nødsituation. Det modulære design af Spring Return Scotch Yoke pneumatisk aktuator understøtter ISO 5211/NAMUR standardgrænsefladen, kan tilpasses til forskellige typer kugleventiler og butterflyventiler, og kan udstyres med endestopkontakter, magnetventiler og andet tilbehør til automatisk styring. Sammenlignet med traditionelle tandstangs-aktuatorer har den skotske ågstruktur højere mekanisk effektivitet og længere levetid og er et ideelt valg til ventilstyring under farlige forhold. Scotch yoke-konstruktionen er en fremragende mulighed for ventilstyring i farlige situationer, fordi den har en længere levetid og højere mekanisk effektivitet end konventionelle tandstangs-aktuatorer.

Produktegenskaber:

1. Der er to typer XM scotch yoke pneumatiske aktuatorer: symmetriske og vippede, svarende til to forskellige udgangsmomentkarakteristika. Den vippede scotch yoke-aktuator har højt startmoment og lavt driftsmoment, velegnet til styring af sommerfugleventiler. Den symmetriske scotch yoke aktuator har en mere afbalanceret momentkurve og er hovedsageligt velegnet til styring af kugleventiler og propventiler.
2. O-ringene indkapslet med dobbelte materialer (gummi og PFA) kan anvendes til forskellige temperaturer og arbejdsforhold.
Den dobbelte O-ring og lejedesign sikrer stabiliteten og pålideligheden af ​​den modulære cylinder.
3. Udgangsmomentet for XM-fjederreturtypen kan nå mere end 140.000 Nm, og udgangsmomentet for den dobbeltvirkende type kan nå mere end 250.000 Nm.
Arbejdstryk: 0,3-0,6MPa.
4. Både centermodulet og cylindermodulet er lavet af duktilt jern eller kulstofstål for at sikre tilstrækkelig styrke. Den overordnede struktur er kompakt, og designet er smukt og koordineret. Ågstangen og stemplet sikrer det bedste drejningsmoment.
5. Kompositmaterialer med lav friktion og lang levetid undgår direkte metal-til-metalkontakt, hvilket gør vedligeholdelse og udskiftning hurtig og nem.
6. Udgangsakslen overholder de seneste ISO5211- og NAMUR-standarder. Dens størrelse kan tilpasses, og rustfrit stål er valgfrit.
7. NAMUR standard positionsindikator letter installationen af ​​tilbehør såsom endestopbokse og positionere.
8. To uafhængige vinkeljusterbare bolte kan justere ventilslaget fra -6 grader til 96 grader, hvilket hjælper med at forlænge ventilsædets levetid.

Princippet er, at:

komprimeret luft kommer ind i kammeret for at skubbe stemplet til at lave lineær bevægelse, og ved transmissionsstrukturer af ågstiften og ågrillen vil stemplets lineære bevægelse blive omdannet til ågets roterende bevægelse og drive udgangsakslen til at rotere, og dermed opnå kontrol af ventilen.
