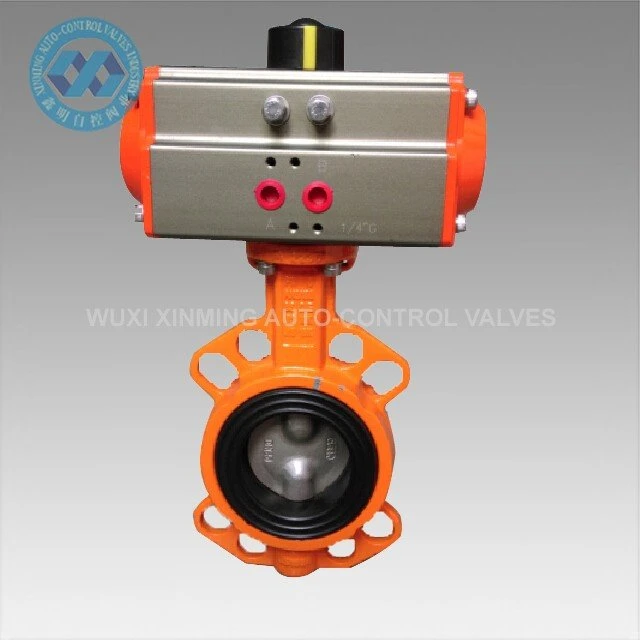

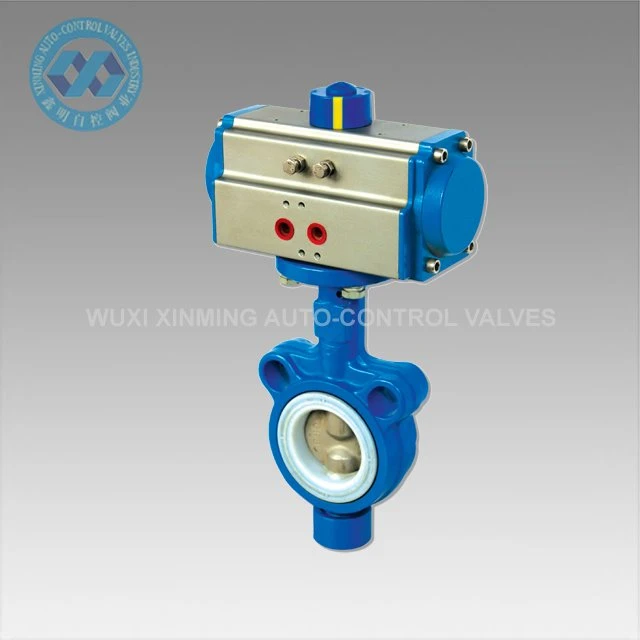

Wafer sommerfugleventilen har en enkel struktur, lille størrelse, let vægt, lav pris, bekvem kontrol og betjening, stort effektivt cirkulationsområde, hurtig åbning og lukning, arbejdsbesparelse og god tætningsevne, og den har fordelene ved metalhård tætning og elastisk tætning.
For automatisk at starte og stoppe flow hurtigere end motor-drevne ventiler, som fungerer på trykluft. Du skal styre luften til aktuatoren ved hjælp af enten den medfølgende elektriske pilotventil eller en manuel on/off ventil. Ventiler kræver ikke et minimum trykfald mellem indløb og udløb for drift.
Aktuatoren er direkte monteret på ventilhuset for at minimere bevægelse og reducere slid. En visuel flowindikator på toppen af aktuatoren viser, om ventilen er åben eller lukket. Den manuelle tilsidesættelse giver dig mulighed for at betjene ventilen under strømafbrydelser.
Produktdetaljer
| Produktnavn | Wafer sommerfugleventil |
| Mærkenavn | XM og OEM accepteres også |
| Sommerfugleventil størrelse | 25mm-1000mm |

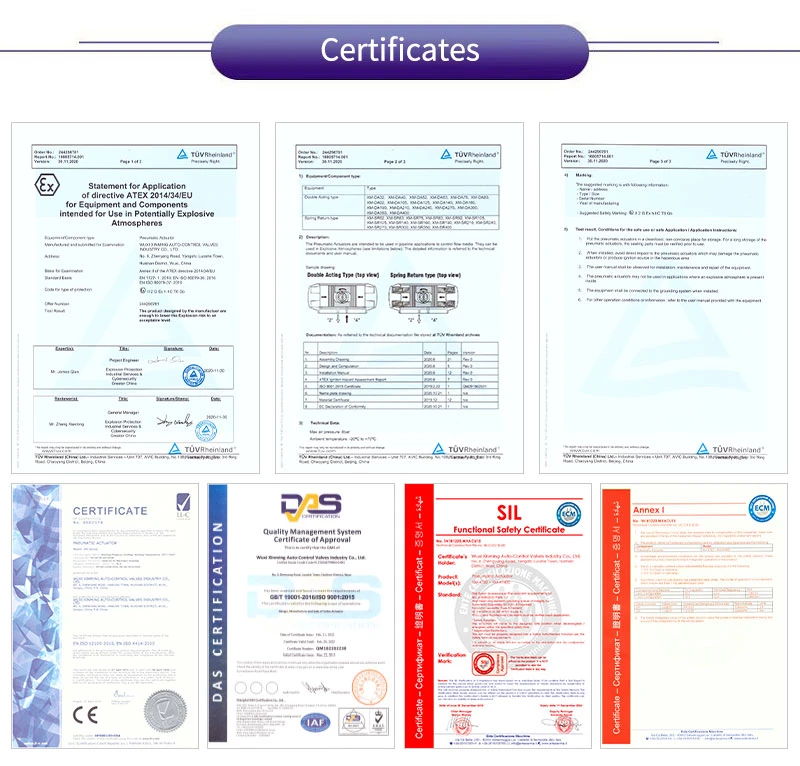

| Certificering | CE, ATEX, SIL3, ISO9001:2016 |
| Ventil type | Sommerfugl |
| Til brug med | Vand, olie, luft, naturgas, damp, drikkevand |
| Tætningsmateriale | EPDM-gummi, NBR, PTFE, metal-til-metal |
| Specifikationer opfyldt | API 609 |
Teknisk parameter:

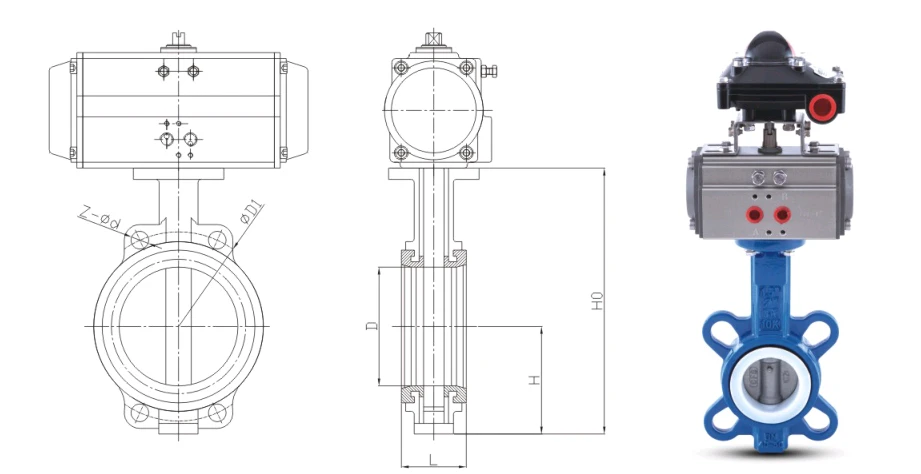

| Nominel diameter | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | tomme | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Ventil design og fremstilling | I henhold til GB/T12238 standard | ||||||
| Ventilflangestørrelse | I henhold til GB/T9113, GB/T17241.6 standard | ||||||
| Strukturel længde af ventilen | I henhold til GB/T12221 standard | ||||||
| Ventilinspektion og eksperiment | I henhold til GB/T13927 standard | ||||||
Produktegenskaber:
• Let og kompakt: Vægten af samme kaliber er kun 1/6 af skydeventilen, og installationspladsen er reduceret med 50 %
• Tovejs boble-tætning: EPDM/NBR/VITON/PTFE elastisk ventilsæde, ingen lækage (ISO 5208 rate A)
• Lavt drejningsmoment: Strømlinet sommerfugleplade + selv-smørende muffe, let at køre med manuelle, pneumatiske og elektriske aktuatorer
• Online vedligeholdelse: Ventilhuset strækker sig ikke ind i rørledningen, og sommerfuglepladen kan trækkes ud ved at løsne fire flangebolte til adskillelse og montering
• Multifunktionel: Den kan åbnes og lukkes helt og kan også skrues nøjagtigt inden for intervallet 15 grader ~75 grader
Produktapplikationer:
• Kommunalt vand: råvand, rent vand, spildevand, pumpestationsisolering
• HVAC: central aircondition, fjernvarme, kølevandscirkulation
• Mad og medicin: CIP/SIP-rengøringssystem, FDA 3A sanitetskvalitet valgfri
• Kemisk og petrokemisk: svag syre og alkali, opløsningsmiddel, pulver, pneumatisk transportrørledning
• Strømenergi: køletårn, kondensat, brandsprinkleranlæg
Forsyningsevne
Forsyningsevne: 1000 enheder pr. måned, pneumatisk butterflyventil
Pakning & levering
Pakningsdetaljer:
1) Hvis en stor mængde, en krydsfiner sag
2) Hvis en lille mængde, en karton eller en krydsfiner palle
Afgangshavn: Shanghai, Kina
Leveringstid:
|
Mængde (enheder) |
1-50 |
51-1000 |
＞1001 |
|
Est. Tid (dage) |
Varer på lager |
30 |
Skal forhandles |
Vores service
1)7x24 timers hotline
2) Streng kvalitetskontrol
3) God kvalitet til en favorabel pris
4)Fremragende efter-service
5) Online teknisk support
6) Hurtig leveringstid
Udvælgelse og bestillingstips:
Når mediet indeholder partikler større end eller lig med 2 mm, skal du vælge en hård forsegling eller en dobbelt excentrisk struktur.
Når brandsikkerhed er påkrævet, kan grafitspartel + SS316L skinne vælges.
Sørg for elektrisk 24 V/220 V, pneumatisk dobbeltvirkende/fjeder-nulstilling, endestop, positioner komplet sæt.
Hvis du har brug for Wafer Butterfly Valve CAD-tegninger, 3D-modeller eller projekttilpasningsløsninger, bedes du kontakte: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
