Designfunktioner
Designfunktioner

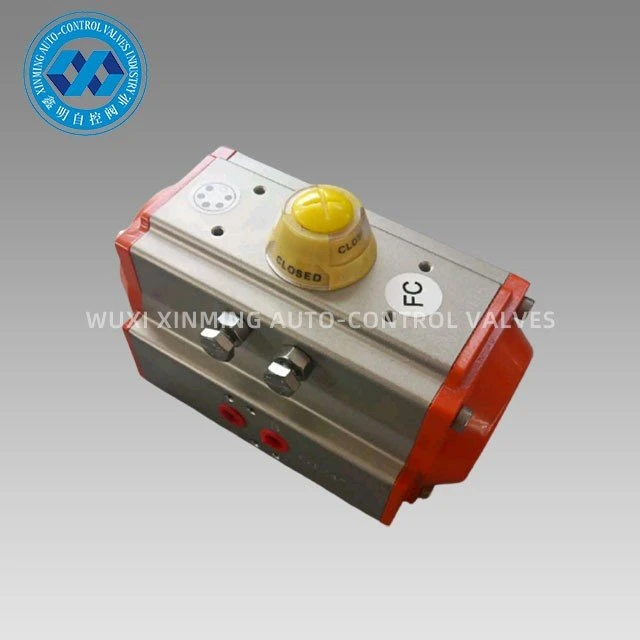

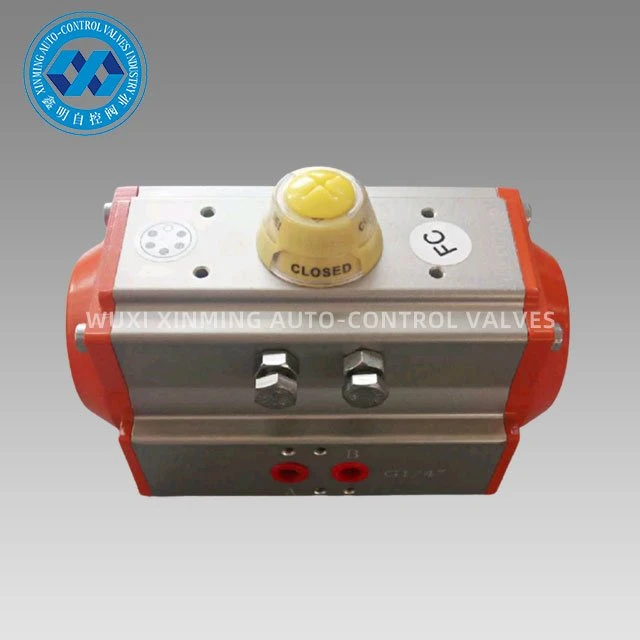

AT dobbeltvirkende pneumatisk roterende aktuator studeres, udvikles og designes på grundlag af omfattende anvendelse af nye teknologier, nye materialer, nye processer og innovative koncepter i ind- og udland med følgende egenskaber:
1.Fuldt i overensstemmelse med internationale regler: IS05211, DIN3337 og VDI/VDE-3845, NAMUR-standarder.
2.Til ekstruderet højstyrke aluminiumscylinder er den indre overflade finslebet og hårdanodiseret, med lang levetid, lav friktionskoefficient og hurtig handling.
3.Den smukke kompakte moderne form og flere specifikationer gør valget mere økonomisk.
4.Alle aktive overflader vedtager lejer af høj kvalitet med lav friktion, lang levetid og ingen støj.
5. To uafhængige slagtilpasningsmekanismer er installeret for nemt at justere ekstra ±5 grader ved fuld åben eller fuldstændig lukket position
6. Aktuatorer med samme udvendige struktur fås i dobbeltvirkende og enkeltvirkende (fjeder-retur) versioner. Enkeltvirkende version har normal-lukket og normal-åben type
Forsyningsevne
Forsyningsevne: 10000 enheder pr. måned Pneumatisk roterende aktuator
Pakning & levering
Pakningsdetaljer: 1). separat karton med skumpakning indeni
2) krydsfinerkasse til havforsendelse
3) Krydsfinerpalle til luftforsendelse
Afgangshavn: Shanghai, Kina
Leveringstid:
|
Mængde (enheder) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tid (dage) |
Varer på lager |
7 |
20 |
Skal forhandles |
Produktintroduktion

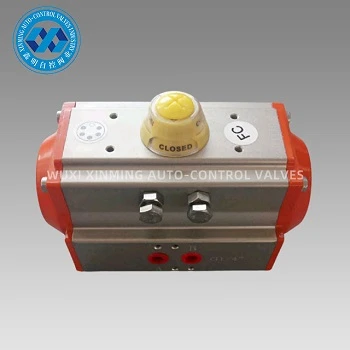

XM-serien AT pneumatiske aktuatorer bruges til at styre sommerfugleventiler, kugleventiler og maskineri med roterende bevægelse automatisk. Præcisionsstøbte aluminiumslegeringsstempler med dobbeltstænger med hård oxidationsbehandling forbedrer rotationsvinkelnøjagtigheden og levetiden. Aktuatorlegemet med hård oxidation kan effektivt undgå ridser.
Fordel
1) Alle vigtige reservedele vil blive behandlet med hård anodisering for at øge styrken i høj grad for at sikre god ydeevne og levetid.
2) Alle processer er engangsformede af CNC for at sikre processens nøjagtighed og levetid.
Ansøgning
Pneumatiske roterende aktuatorer kan være egnede til forskellige brændbare, ætsende, støvede, stærke magnetfelter, stråling, vibrationsætsende miljø indendørs eller udendørs, som er meget udbredt inden for elektrisk kraft, petrokemisk, metallurgi, petroleum, gas, by, konstruktion, dræning, kemisk industri, olieraffinering, minedrift, kraftværk, metallurgi, arkitektur, medicin, fødevarer, gas, videnskabelig forskning mv.
Teknisk parameter
XM DOBBELT VIRKENDE AKTUATOR OUTPUT MOMENTTABEL
| Model |
Indgangslufttryk (enhed:bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Udgangsmoment for lufttryk (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
firma introduktion
Siden 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etableret.
Vi fremstiller hovedsageligt pneumatisk aktuator, pneumatisk kugleventil, pneumatisk sommerfugleventil, pneumatisk/elektrisk kontrolventil osv.

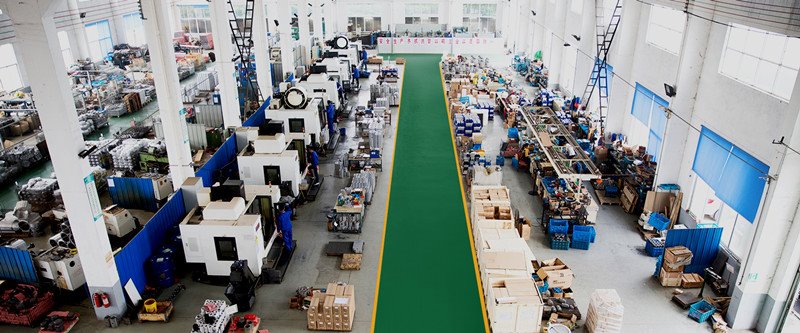

Vores virksomhed har avanceret behandlingsudstyr og sofistikeret testudstyr. Vores forarbejdningsudstyr omfatter drejebænke, fræsemaskine, boremaskine, høvl, boremaskine, CNC drejebænke, CNC-bearbejdningscentre og andet udstyr. Der er i alt 30 sæt, hvoraf der er 5 sæt importeret lodret maskincenter og flere sæt avancerede CNC drejebænke.
