I industrielle automationssystemer støder mange virksomheder ofte på problemer med ventilstyring, såsom langsom reaktionshastighed, utilstrækkeligt drejningsmoment, lavt automatiseringsniveau og hyppig vedligeholdelse. Især i rørledningssystemer, der kræver hyppig åbning og lukning af ventiler, påvirker ustabil aktuatorydelse ikke kun produktionseffektiviteten, men kan også udgøre en sikkerhedsrisiko.
Angle Travel pneumatisk aktuator er designet til at løse disse problemer og giver stabil, hurtig og pålidelig automatiseret kontrol til forskellige 90 graders roterende ventiler.
Angle Travel pneumatisk aktuator er en aktuator drevet af trykluft. Gennem en intern transmissionsmekanisme omdanner den pneumatisk energi til vinkelrotationsbevægelse, hvorved der opnås ventilåbning og lukning.
Denne aktuator bruges hovedsageligt til at styre vinkelslagsventiler såsom kugleventiler, butterflyventiler og propventiler. Den har en kompakt struktur, stabil drift og hurtig respons, hvilket gør den til en vigtig kontrolenhed i industrielle automatiserede rørledningssystemer.

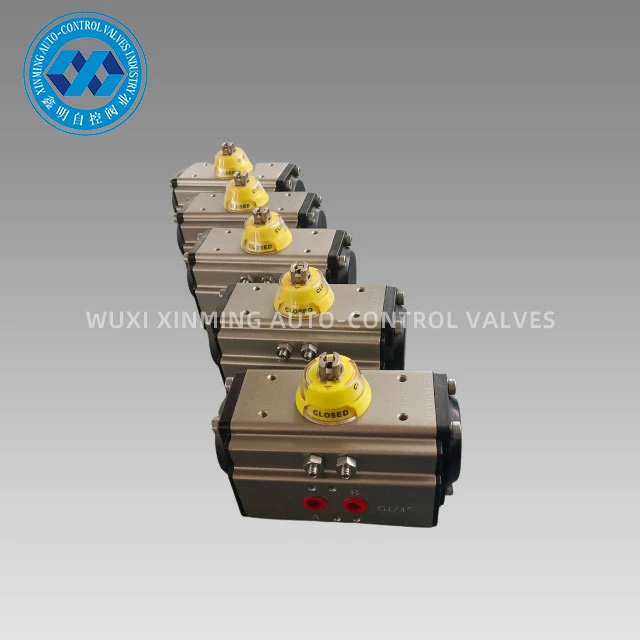

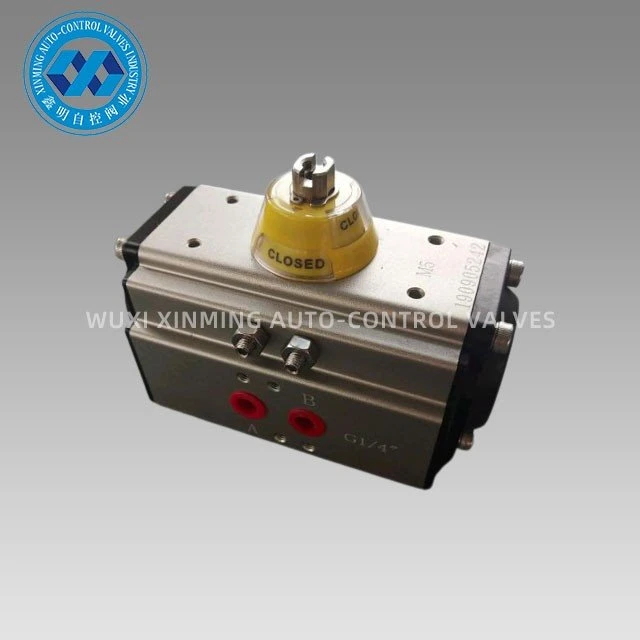

XM-serien Angle Travel Pneumatic Actuator bruges til at styre sommerfugleventiler, kugleventiler og maskineri med roterende bevægelse automatisk. Præcisionsstøbte-aluminiumslegering dobbelte-stænger med hård oxidationsbehandling forbedrer rotationsvinkelnøjagtigheden og levetiden. Aktuatorhuset med hård-oxidation kan effektivt undgå ridser.
Produktspecifikationer
|
Produktnavn |
Vinkelrejse pneumatisk aktuator |
|
Materiale |
Rustfrit stål / aluminiumslegering |
|
Certifikat |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Fungere |
ON / OFF |
|
Anvendelse |
Automation Kugleventil, Automation Butterfly ventil |
|
Temperaturområde |
-40~150 grader C |
|
Leveringstid |
normalt inden for 7 dage. |
|
Udskibningshavn |
Shanghai, Ningbo osv. |
|
Pakkedetalje |
hver karton indeni, krydsfinerkasse (havforsendelse) eller palle (luftforsendelse) udenfor |
|
Roterende vinkel |
0~90 grader/ 0~120 grader/ 0~180 grader |
|
Struktur |
tandstang roterende aktuator |
|
Overfladebehandling |
hård anodisering |
|
Arbejdstemperatur |
Normal temperatur: -20 grader ~ 80 grader (-4 grader F ~ 176 grader F) |
|
Forbindelse |
NAMUR, ISO5211 og DIN3337 |
|
Hætte farve |
support tilpasset |
|
Type |
dobbeltvirkende og enkeltvirkende |
|
Indikator |
Support tilpasset |
|
Installer tilbehør |
Grænseafbryderboks / magnetventil / ventilpositioner osv. |
|
ventil tilbehør |
Manuel override gearkasse |
|
Stempel |
Hård anodisering |
|
Medium |
Vand, olie, luft eller ætsende miljø |
|
Model |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Forsyningsevne
Vi har et tilstrækkeligt lager af standardmodeller og kan levere dem hurtigt.
Understøtter OEM/ODM-tilpasning med den hurtigste færdiggørelse af små-batch-tilpasset produktion inden for 7 dage.
Pakning & levering
Pakningsdetaljer:
1). separat karton med skumpakning indeni
2) krydsfinerkasse til havforsendelse
3) Krydsfinerpalle til luftforsendelse
Afgangshavn: Shanghai, Kina
Leveringstid:
|
Mængde (enheder) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tid (dage) |
Varer på lager |
7 |
20 |
Skal forhandles |
Fordel
Alle processer er-en gang-dannet af CNC for at sikre processens nøjagtighed og levetid.

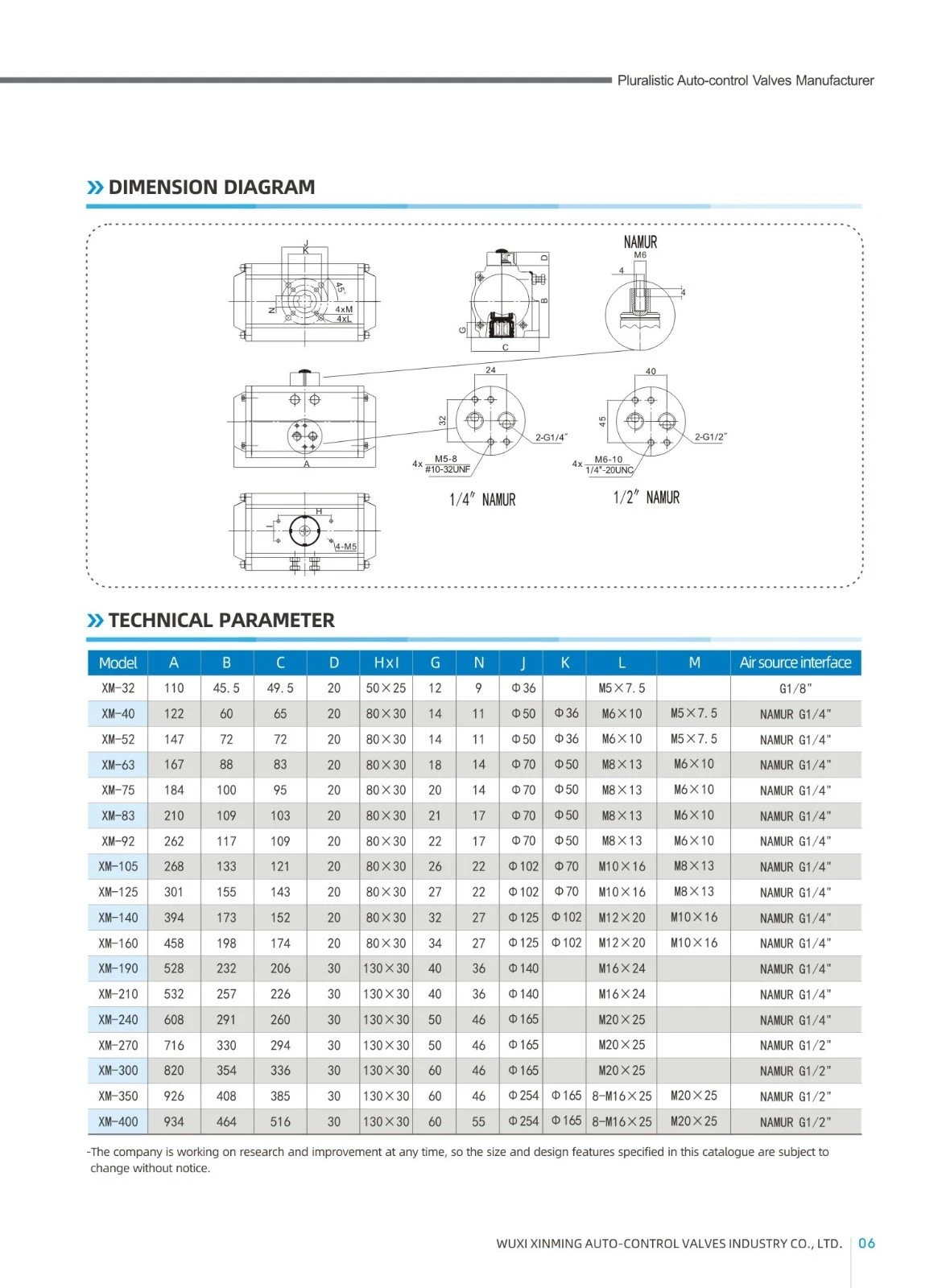

Vinkelrejse pneumatisk aktuator Dimensioner
XM DOBBELT VIRKENDE AKTUATOR OUTPUT MOMENTTABEL
|
Model |
Indgangslufttryk (enhed:bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Udgangsmoment for lufttryk (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
