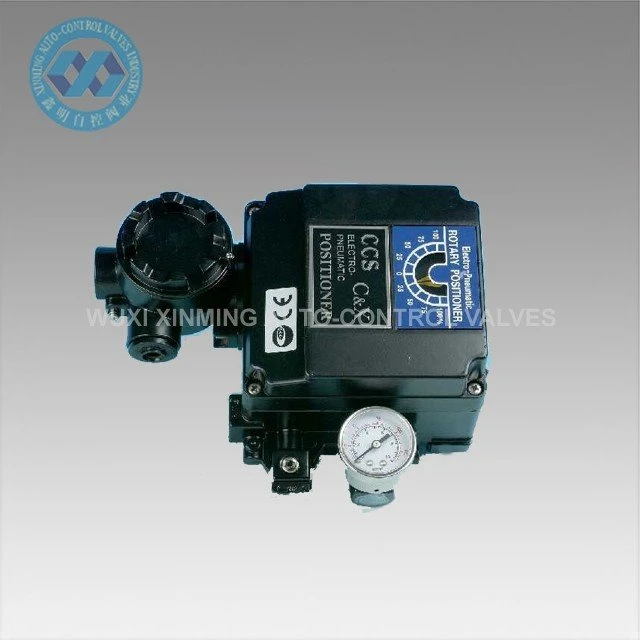

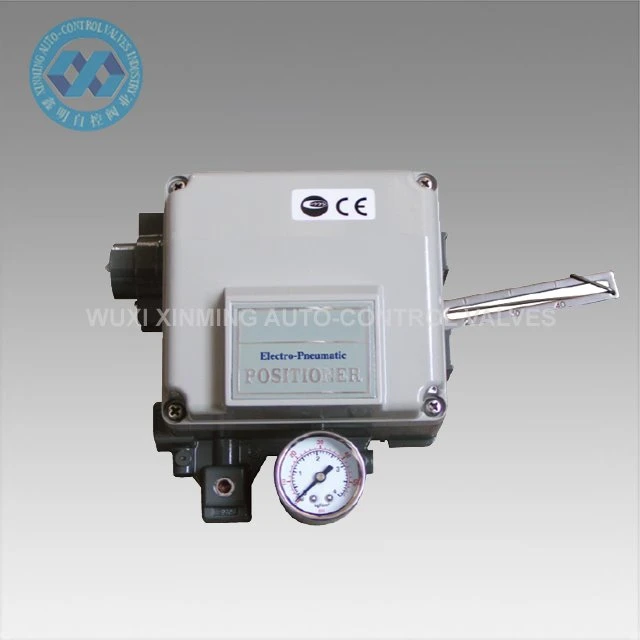

YT1000 ventilpositioner

Send forespørgsel

Beskrivelse

Produktintroduktion

YT1000 Valve Positioner bruges sammen med den pneumatiske kontrolventil til at danne en lukket sløjfe kontrolsløjfe. DC-strømsignalet fra styresystemet omdannes til et gassignal, der driver reguleringsventilen til at styre reguleringsventilens handling. Samtidig foretages feedback i henhold til reguleringsventilens åbningsgrad, således at ventilpositionen kan placeres korrekt i henhold til styresignalet udsendt af systemet. Den elektriske positioner kan bruges til enkeltvirkende (fjeder-retur-type) og dobbeltvirkende pneumatiske aktuatorer.

Installation af elektrisk-pneumatiske ventilpositionere: Denne serie er af justeringstype og er designet til dobbelt- eller enkeltvirkende aktuatorer med input og output 4-20 mA feedback-signaler. Den pneumatiske aktuator er udstyret med en elektrisk-pneumatisk ventilpositioner og beslag, der forbinder feedbackhåndtaget gennem tandhjulets NAMUR-slids, som er fastgjort med 4 bolte. Luftkilderørledningen kan tilsluttes for at realisere justeringskontrollen.

Tekniske parametre

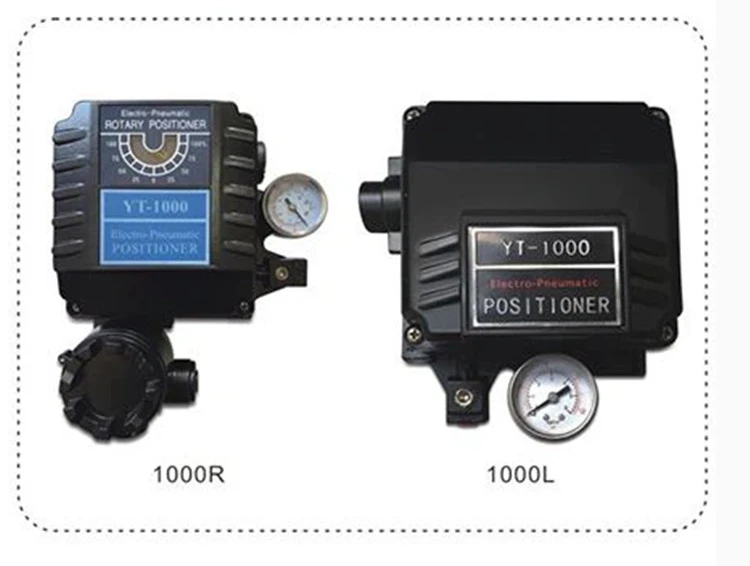

_16981266475822_

1000-serien Elektrisk-pneumatisk ventilpositioner bruges sammen med den pneumatiske kontrolventil til at danne en lukket sløjfe-kontrolsløjfe. DC-strømsignalet fra styresystemet konverteres til et gassignal, der driver reguleringsventilen for at styre reguleringsventilens handling. ,tilbagemelding sker i henhold til reguleringsventilens åbningsgrad, således at ventilpositionen kan placeres korrekt i henhold til styresignalet fra systemet. Den elektriske positioner kan bruges til enkeltvirkende (fjeder-retur-type) og dobbeltvirkende pneumatiske aktuatorer.Installation af elektrisk-pneumatiske ventilpositionere: Denne serie er af justeringstype og er designet til dobbeltvirkende eller enkeltvirkende aktuatorer med input og output 4-20 mAfeedback-signaler. Den pneumatiske aktuator er udstyret med en elektrisk-pneumatisk ventilpositioner og beslag , der forbinder feedbackhåndtaget gennem tandhjulets NAMUR-slids, som er fastgjort med 4 bolte. Luftkilderørledningen kan tilsluttes for at realisere justeringskontrollen.

Vare	Model	1000L (lineær type)	1000R (roterende type)
		Enkeltskuespil Dobbeltvirkende
Indgangssignal, modstand		4~20 Ma.dc 250Ω±15Ω
Gasforsyningstryk		1,4~7 kgf/cm²（20~100psi）
Slag		10~105 mm	0-90grad
Elektrisk grænseflade		PT(NPT)1/2
Eksplosionssikker kvalitet		EXD II BT4/Exd II BT6 /Exia II CT6
Beskyttelsesniveau		IP66
Omgivelsestemperatur		-20grad~70gradGentagelighed ±0.5%
Lineær		±1%F.S ±2% F.S ±2% F.S
Hysterese		±1%F.S Følsomhed±0.2%F.S ±0.5% F.S
Luftens energiforbrug		3LPM(sup=1.4kgf/cm²,20psi)
Flyde		80LPM(sup=1.4kgf/cm²,20psi)
Materiale		Støbt aluminium
Vægt		2,7 kg~2,8 kg

Model	1000L/R
Typer	L:Lineær type ,R: Roterende type
Handlingsform	S: Enkelt handling, D: Dobbelt handling
Eksplosionssikker form	M:eksplosionssikker Exd II BT4 Exd II BT6, I:Egensikker Exia II CT6,n: Normal
Feedback håndtag	R1,M640L;R2,M840L;R,NAMUR;1,10~40 mm; 2,40~70 mm
åbning	90,90~180,180
Grænseflade Type	PT,NPT
Mulighed	0,+PTM, +L/S

firma introduktion

Siden 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etableret.

Vi fremstiller hovedsageligt pneumatisk aktuator, pneumatisk kugleventil, pneumatisk sommerfugleventil, pneumatisk/elektrisk kontrolventil osv.

Vores virksomhed har avanceret behandlingsudstyr og sofistikeret testudstyr. Vores forarbejdningsudstyr omfatter drejebænke, fræsemaskine, boremaskine, høvl, boremaskine, CNC drejebænke, CNC-bearbejdningscentre og andet udstyr. Der er i alt 30 sæt, hvoraf der er 5 sæt importeret lodret maskincenter og flere sæt avancerede CNC drejebænke.
