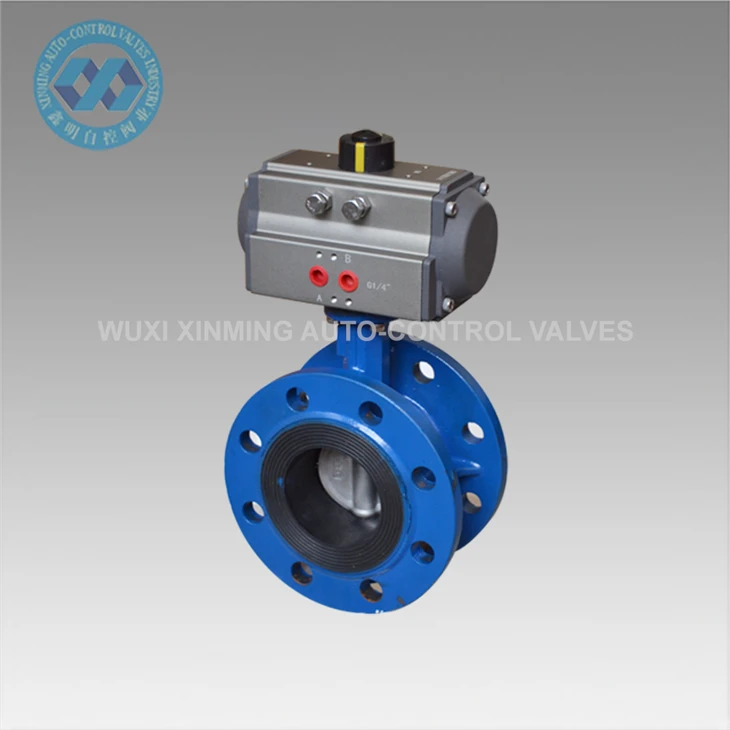

Strukturelle funktioner
Ventilkrop: Normalt med en cirkulær struktur giver dette design mulighed for en glattere væskestrømning i ventilkroppen, hvilket reducerer strømningsmodstanden. Ventilkroppen er lavet af forskellige materialer, ofte inklusive støbejern, støbt stål og rustfrit stål, som kan vælges i henhold til forskellige brugsmiljøer og mellemstore egenskaber.
Sommerfuglplade: Det er en nøglekomponent i ventilen, der er installeret på ventilstammen og i en skiveform. Kanten af sommerfuglpladen behandles normalt specielt for at sikre en tæt pasform med ventilsædet og opnå en god tætningseffekt. Materialet i sommerfuglpladen matcher generelt det af ventilkroppen, og i nogle specielle anvendelser bruges overtræk eller foringer til at forbedre dens korrosionsbestandighed.
Ventilstamme: Bruges til at forbinde aktuatoren og sommerfuglpladen, transmission af drejningsmomentet for at gøre det muligt for sommerfuglpladen at rotere rundt om ventilstammen og dermed realisere åbningen og lukningen af ventilen. Ventilstammen skal have tilstrækkelig styrke og stivhed for at sikre, at den ikke vil deformere eller bryde under hyppig drift og høje trykforhold.
Forseglingsstruktur: Inkluderer generelt sædeforsegling og STEM -forsegling. Sædeforseglingen bruger normalt elastiske materialer såsom gummi og polytetrafluoroethylen til effektivt at forhindre medium lækage; STEM -forseglingen bruger pakningstætning eller mekanisk tætning for at sikre forsegling af stamdelen.
Aktuator: Den almindelige er den pneumatiske aktuator, der driver åbning og lukning af ventilen gennem trykluft. Der er to typer aktuatorer: dobbeltvirkende og enkelt skuespil. Den dobbelte fungerende aktuator kan give drivkraft i to retninger, mens den eneste fungerende aktuator er afhængig af en fjeder for nulstilling.
Applikationsfelter
Kemisk industri: I den kemiske produktionsproces kræves præcis kontrol af forskellige ætsende medier, såsom syre, alkali og saltopløsninger. På grund af sin gode korrosionsbestandighed og tætningspræstation bruges den pneumatiske sommerfuglventil i vid udstrækning i kemiske rørledningssystemer til at regulere mediets strøm og tryk.
Energiindustrien: I kølevandssystemet, desulfuriseringssystemet og kedeldampsystemet af kraftværker skal en stor mængde vand og damp kontrolleres. Den pneumatiske sommerfuglventil kan hurtigt reagere på kontrolsignaler, opnå nøjagtig regulering af væsken og sikre den normale drift af kraftproduktionsudstyr.
Mad- og drikkevareindustri: Denne branche har høje krav til hygiejne og sikkerhed. Materialet i den pneumatiske sommerfuglventil opfylder normalt fødevarehygiejne -standarder, og dets enkle struktur er let at rengøre og desinficere. Det kan bruges til transport og kontrol af væsker som mælk, frugtsaft og øl.
Papirindustri: I papirfremstillingsprocessen kræves præcis strømningskontrol af papirmasse, vand og kemiske midler. Den pneumatiske sommerfuglventil kan tilpasse sig det hårde arbejdsmiljø i papirindustrien, operere stabilt og pålideligt og forbedre produktionseffektiviteten og produktkvaliteten.
Kloakbehandlingsindustri: Bruges til strømningskontrol i spildevandsudladning, regulering og behandlingsprocesser. Da spildevand indeholder en stor mængde urenheder og ætsende stoffer, gør korrosionsmodstanden og slidstyrke af den pneumatiske sommerfuglventil det til et ideelt valg til spildevandsbehandlingssystemer.
Specifikationer
Nominel diameter: Den fælles nominelle diameter spænder fra DN50 til DN3000, som kan vælges i henhold til forskellige rørledningsstørrelser og strømningskrav.
Nominelt pres: Generelt er der forskellige specifikationer såsom PN10, PN16, PN25 og PN40. Brugere kan bestemme den relevante nominelle trykkvalitet i henhold til rørledningssystemets arbejdstryk.
Forbindelsesmetode: Inkluder hovedsageligt wafer - type, flange - type og lug -type forbindelser. Forbindelsen med skive er kompakt i struktur og let at installere; Forbindelsen af flangen har høj forbindelsesstyrke og forseglingsydelse; Forbindelsen til lug -type er velegnet til lejligheder, hvor der kræves hyppig adskillelse og installation.
Driftstemperatur: Afhængig af forskellige materialer og tætningsmaterialer varierer driftstemperaturområdet for den pneumatiske sommerfuglventilventil. Generelt er arbejdstemperaturen på en sommerfuglventil med en gummipllætning mellem - 20 grad og 80 grad, mens en sommerfuglventil med en polytetrafluorethylenforsegling kan fungere normalt i temperaturområdet for {2}} grad til 200 grad.
Fordele
Enkel struktur: Sammenlignet med andre typer ventiler har den pneumatiske sommerfuglventil en relativt enkel struktur med færre komponenter. Dette resulterer i lavere produktionsomkostninger og mere praktisk installation og vedligeholdelse.
Lav strømningsmodstand: Når sommerfuglpladen er i den åbne tilstand, er den næsten udelukkende inden for fluidpassagen, hvilket forårsager lidt modstand mod væsken. Dette kan effektivt reducere energiforbruget og forbedre systemets driftseffektivitet.
Hurtig åbning og lukning: Den pneumatiske aktuator kan hurtigt reagere på kontrolsignaler, hvilket gør det muligt for sommerfuglpladen at afslutte åbnings- eller lukning af handling på kort tid, hvilket er velegnet til lejligheder, hvor der kræves hurtig strømningsjustering.
God reguleringsydelse: Ved at ændre rotationsvinklen på sommerfuglpladen kan flowets strømning og tryk kontrolleres nøjagtigt, hvilket opnå lineær justering for at imødekomme behovene ved forskellige arbejdsforhold.
Let vægt: På grund af sin enkle struktur er ventilkroppen og sommerfuglpladen normalt lavet af lette materialer, hvilket gør hele ventilens lys i vægt og let at installere og håndtere.
Ulemper
Begrænset tætningsydelse: Selvom den pneumatiske sommerfuglventil kan give god tætningsydelse generelt sammenlignet med nogle høje slutforseglingsventiler, har dens tætningsydelse stadig visse begrænsninger. I højt tryk, højt - vakuum eller lejligheder med ekstremt høje tætningskrav, kan det muligvis ikke opfylde brugskravene.
Relativt snævert anvendeligt tryk og temperaturområde: Begrænset af materialet og strukturen er det relevante tryk og temperaturområde for den pneumatiske sommerfuglventil relativt smal, og den er ikke egnet til ultra - højt tryk, ultra - høj - temperatur eller ekstremt lavt temperaturarbejdsforhold.
Svag erosionsmodstand: Sommerfuglpladen er tilbøjelig til at bære under den skurende virkning af væsken, især i væsker, der indeholder partikelformige medier, og slidfænomenet er mere åbenlyst, hvilket vil påvirke ventilens levetid og forseglingsydelse.
