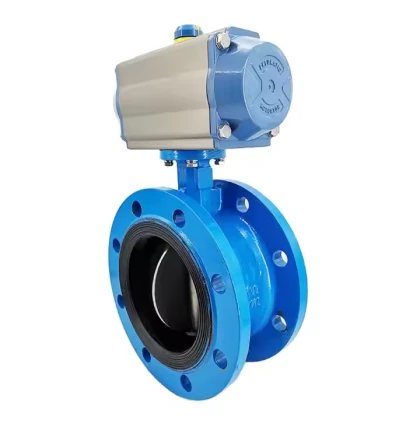

Dobbelt excentrisk flanget sommerfugleventil Tekniske specifikationer
Design Evolution
Dette avancerede ventildesign inkorporerer dobbelt-akse offset geometri for at forbedre ydeevnen væsentligt ud over konventionelle sommerfugleventiler. Den innovative konfiguration leverer:
60-80 % reduktion i driftsmoment
Forlængede serviceintervaller (3-5× standard ventillevetid)
Pålidelig ydeevne under ekstreme forhold (600 grader /PN40)
Tekniske fordele
Offset geometri
Primær offset: Ventilspindel forskudt fra skivens centrum, hvilket skaber mekanisk fordel
Sekundær offset: 5-15 graders spindelhældning, hvilket muliggør friktionsfri initial rotation
Flangeintegration
Standardiserede flangeflader (ANSI/GB/JIS)
Boltforbindelse med tryk-adaptive pakninger:
Høj-temperatur: Spiral-opviklet metal/grafit
Ætsende medier: PTFE-indkapslet
Tætningsteknologi
Mulighed for hård forsegling:
Diskkant: Stellite 6 overlay (HRC 58-62)
Sæde: 316L + fleksibel grafitmatrix
Mulighed for blød forsegling:
EPDM/PTFE til farmaceutiske/fødevarekvalitetsapplikationer
Boble-tæt afspærring (ANSI klasse VI)
Ydelsesvalidering
100.000-cyklus udholdenhedstest (MSS SP-67)
Fugitive emissioner<50ppm (ISO 15848-1)
Brandsikker-certificering (API 607/ISO 10497)
Typiske serviceapplikationer
Kraftværk SO₂ scrubber isolering
Forsinkede bratkølingssystemer
Højovnsgasgenvindingskredsløb
LNG-terminalens nødlukningslinjer
Sammenlignende fordele
| Feature | Standard ventil | Dobbelt excentrisk |
|---|---|---|
| Momentkrav | 100% | 40-60% |
| Vedligeholdelsescyklus | Årlig | 3-5 år |
| Temperaturområde | -20~300 grader | -196~600 grader |
Designets pålidelighed stammer fra finite element-analyse-optimeret spændingsfordeling og proprietære overfladehærdningsbehandlinger. Valgfri smart positioner-integration tilgængelig til Industry 4.0-applikationer.
