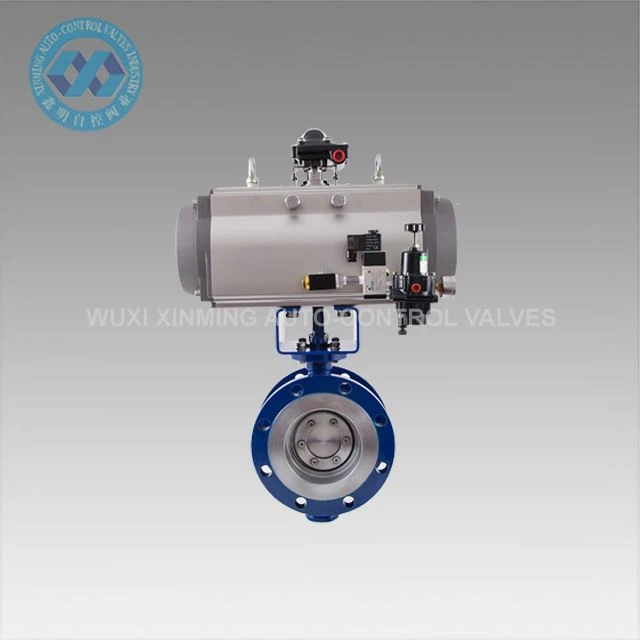

Sommerfugleventil med metal til metal

Sommerfugleventilen med metal til metal er velegnet til høj-temperatur, høj-tryk og varme-rørledninger. Det har funktionen at åbne, lukke eller justere flowet. Den har en kompakt struktur, lille størrelse, let vægt, fleksibel betjening og bekvem brug.

Send forespørgsel

Beskrivelse

Vores sommerfugleventil med metal til metal er en kompakt, let og omkostningseffektiv -flowkontrolløsning, der tilbyder alsidig ydeevne på tværs af forskellige applikationer. Designet med en wafer---stil konfiguration for nem flangeinstallation, den er særligt velegnet til plads-rørsystemer i vand, luft, gas og milde kemiske tjenester. Ventilen udmærker sig under krævende forhold, herunder høj-temperatur,-højtryk og varme-bevarende rørledninger, hvilket giver pålidelige åbnings-/lukkefunktioner og præcise flowjusteringsmuligheder. Dens optimerede design kombinerer en kompakt struktur, lille fodaftryk og letvægtskonstruktion med fleksibel betjening til praktisk brug i forskellige industrielle miljøer.

Teknisk parameter:

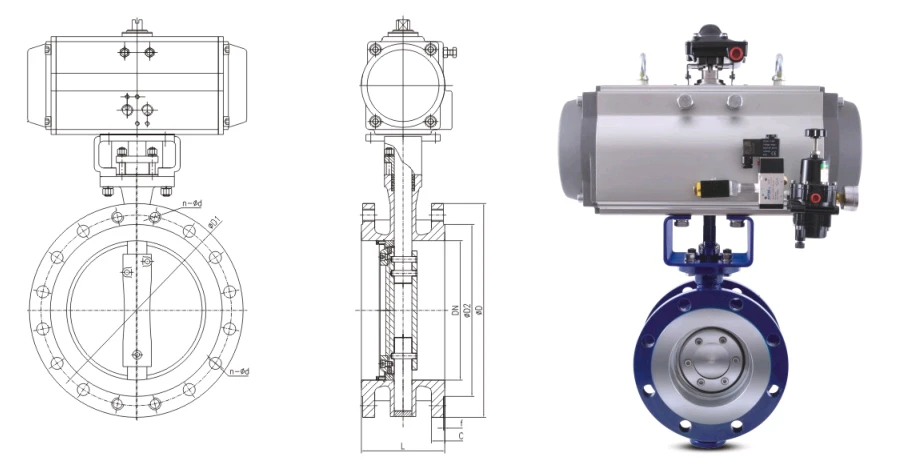

product-908-465

Nominel diameter DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	H (mm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Executive standard		Anvendelsesområde
Design og fremstilling	JB/T8527,GB/T12224,API609,ASME B16.34 osv.Standard	Nominel diameter	DN50-DN3600 2"-144"	Forskellige ventiler har forskellige dimensioner. Ring venligst for nærmere oplysninger
Tilslutningsflange	GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 osv. Standard	Nominelt tryk	PN2.5-PN260 Klasse150-Klasse1500
Strukturlængde	GB/T12221API609 IS05752 osv.Standard	Temperaturområde	-196C-600C
Inspektion og eksperiment	JB/T9092 GB/T26480 API598 IS05208 osv. Standard	Tilslutningsmetode	Flangetype, buttweld type, wafer type, lug type osv.
		Kropsmateriale	Kulstofstål, krommolybdænstål, austenitisk rustfrit stål, duplex rustfrit stål, titanlegering, Hastelloy, Monel osv.

Produktegenskaber:
Premium metalforsegling: Sæde og skive af hærdet rustfrit stål sikrer pålidelig slukning- selv efter længere tids brug
Høj-Temp/Høj-trykdesign: Velegnet til tjenester op til 650 grader og ANSI klasse 600 trykklassificeringer
Kompakt og let: 30 % lettere end portventiler med sammenlignelige værdier
To-Flow: Fremragende tætningsydelse i begge strømningsretninger

Design fordele:
Tredobbelt-offset design forhindrer slid og sikrer nul lækage
Brandsikker-konstruktion opfylder API 607/6FA-standarderne
Lavt driftsmoment reducerer aktuatorkravene
Vedligeholdelses-fri drift med lang levetid

Typiske applikationer:
Raffinaderi og petrokemiske processer
Kraftværks dampsystemer
Gastransmission med høj-temperatur
Kemisk bearbejdning med slibende medier

Om os:

XM-seriens pneumatiske aktuatorer produceret af vores virksomhed er undersøgt, udviklet og designet baseret på den omfattende anvendelse af introduktionen af nye teknologier, nye materialer, nye processer og innovative koncepter i ind- og udland og overholder fuldt ud de nye internationale standarder: ISO5211, DIN3337 og VDINDE-3845, NAMUR-standarden. Produkterne har bestået inspektionen af det nationale tekniske tilsynsagentur og bestået ISO9001:2000 internationale kvalitetssystem demonstration. Produkterne er meget udbredt i den automatiske kontrol af den kemiske industri, olieraffinering, minedrift, kraftværker, metallurgi, byggeri, medicin, mad, gas, videnskabelig forskning mv.

Virksomheden overholder virksomhedens princip om "at forfølge bedre, teknologi først, oprigtighed og troværdighed". Vi er forpligtet til perfekt ledelse, høj kvalitet, fordoblet effektivitet, at give kunderne en tilfredsstillende service og at etablere et relativt stabilt og godt samarbejdsforhold i relaterede brancher. Alle mine kolleger i virksomheden håber oprigtigt at samarbejde med dig for at skabe glans sammen.

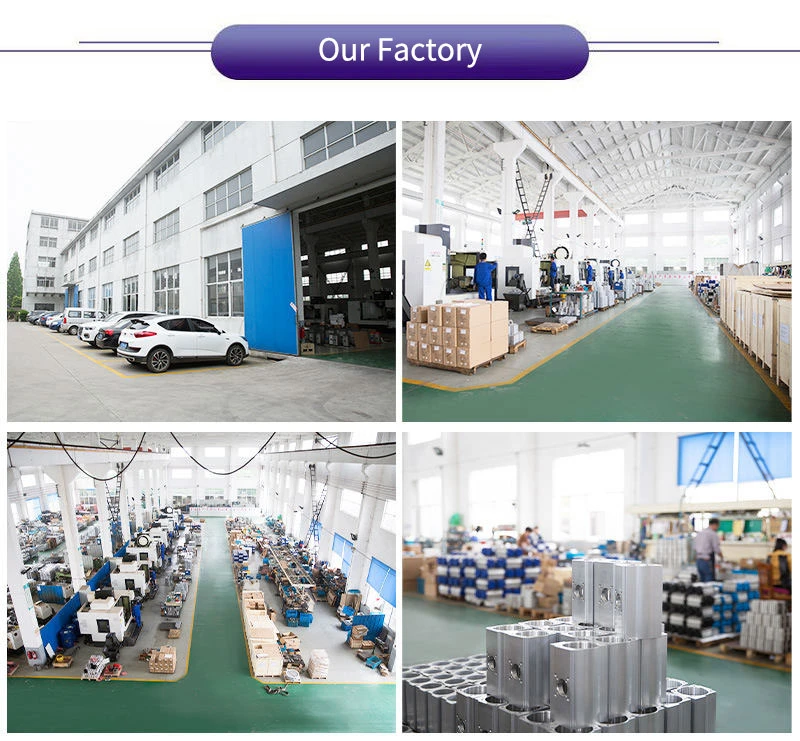

Our Factory
