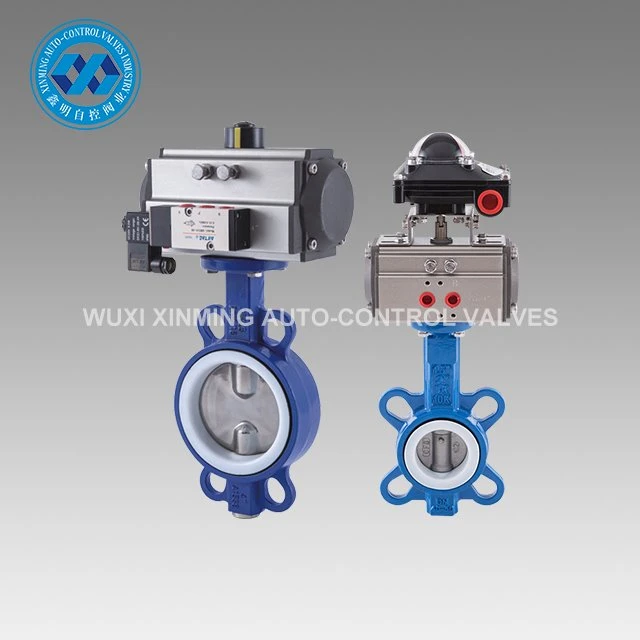

Sommerfugleventilen i duktilt jern er en simpel reguleringsventil, og den kan også bruges til at-off-kontrol af lav-rørledningsmedier. For automatisk at starte og stoppe flow hurtigere end motor-drevne ventiler, som fungerer på trykluft. Du skal styre luften til aktuatoren ved hjælp af enten den medfølgende elektriske pilotventil eller en manuel on/off ventil. Ventiler kræver ikke et minimum trykfald mellem indløb og udløb for drift.
Produktdetaljer:
| Produktnavn | Sommerfugleventil af duktilt jern |
| Mærkenavn | XM og OEM accepteres også |
| Sommerfugleventil størrelse | 25mm-1000mm |
| Certificering | CE, ATEX, SIL3, ISO9001:2016 |
| Ventil type | Sommerfugl |
| Til brug med | Vand, olie, luft, naturgas, damp, drikkevand |
| Tætningsmateriale | metal-til-metal |
| Specifikationer Opfyldt | API 609 |

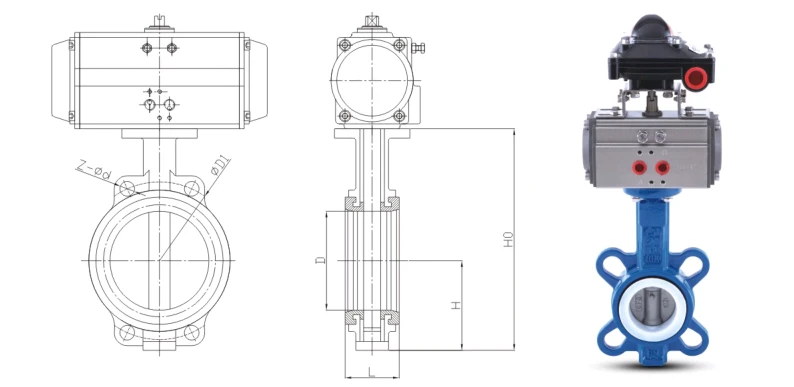

Teknisk parameter:
| Nominel diameter | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | tomme | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Ventil design og fremstilling | I henhold til GB/T12238 standard | ||||||
| Ventilflangestørrelse | I henhold til GB/T9113, GB/T17241.6 standard | ||||||
| Strukturel længde af ventilen | I henhold til GB/T12221 standard | ||||||
| Ventilinspektion og eksperiment | I henhold til GB/T13927 standard | ||||||
Produktegenskaber:
• Høj-tryk-nullækage: Fire typer vulkaniserede ventilsæder: EPDM/Viton®/NBR/PTFE, tovejs boble-tætning, op til 16 bar.
• Letvægts: Vægten af samme kaliber er kun 30-40 % af en kugleventils vægt, hvilket reducerer omkostningerne til rørledningsstøtte.
• Lang levetid: Ventilspindlen er lavet af 416/316 SS dupleks rustfrit stål, og lejet bruger en selv-smørende ikke-metallisk bøsning for at forhindre fastklemning.
• Isoleringsvenlig-: Det udvidede halsdesign kan dækkes med et 2" isoleringslag, velegnet til HVAC og udendørs rørledninger.
• Flere drev: håndtag, gearkasser, elektriske, pneumatiske og hydrauliske aktuatorer, alle forbundet i henhold til ISO 5211 standard flanger.
• Fuldstændige certificeringer: WRAS, ACS drikkevandstilladelser, ifølge API-609, BS EN 593 og ISO 5752.
Vores service:
1) 7x24 timers hotline
2) Streng kvalitetskontrol
3) God kvalitet til en favorabel pris
4) Fremragende efter-service
5) Online teknisk support
6) Hurtig leveringstid
Produktapplikationer:
• Varmt og koldt vand, havvand, spildevand og damprørsnet
• VVS klimaanlæg, fjernvarme
• Petroleum, kemikalier, fødevarer, farmaceutiske produkter og skibsbygning
• Fødevare-væsker: drikkevarer, alkohol, renset vand
• Gas og vakuum: gas, trykluft, vakuumsystemer
Om os:

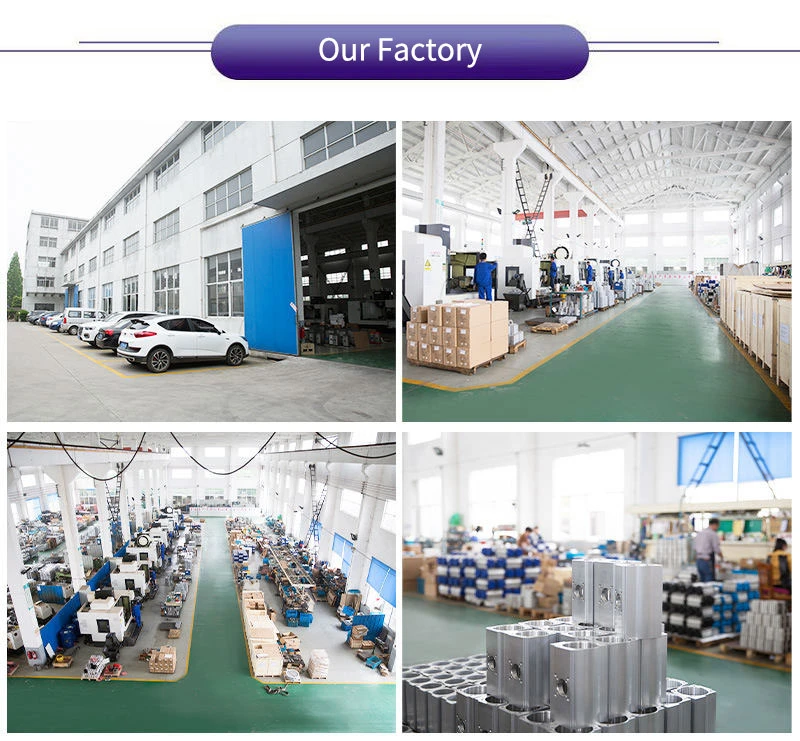

Wuxi Xinming Auto-control Valves Co., Ltd. er specialiseret i fremstilling af ISO9001-certificerede XM-serien pneumatiske aktuatorer og automatiske kontrolventiler, der er i overensstemmelse med ISO5211/DIN3337/VDI/VDE-3845/NAMUR-standarderne. Med avancerede R&D-kapaciteter og produktionsfaciliteter betjener vores produkter forskellige industrier, herunder olie- og gas-, kemi- og kraftværker, hvilket inkarnerer vores forpligtelse til "teknologi først, kvalitet fremragende" gennem innovative løsninger og pålidelig ydeevne. Hvis du har brug for en duktilt jern sommerfugleventil, så kontakt os venligst.
