Produktbeskrivelser fra leverandøren

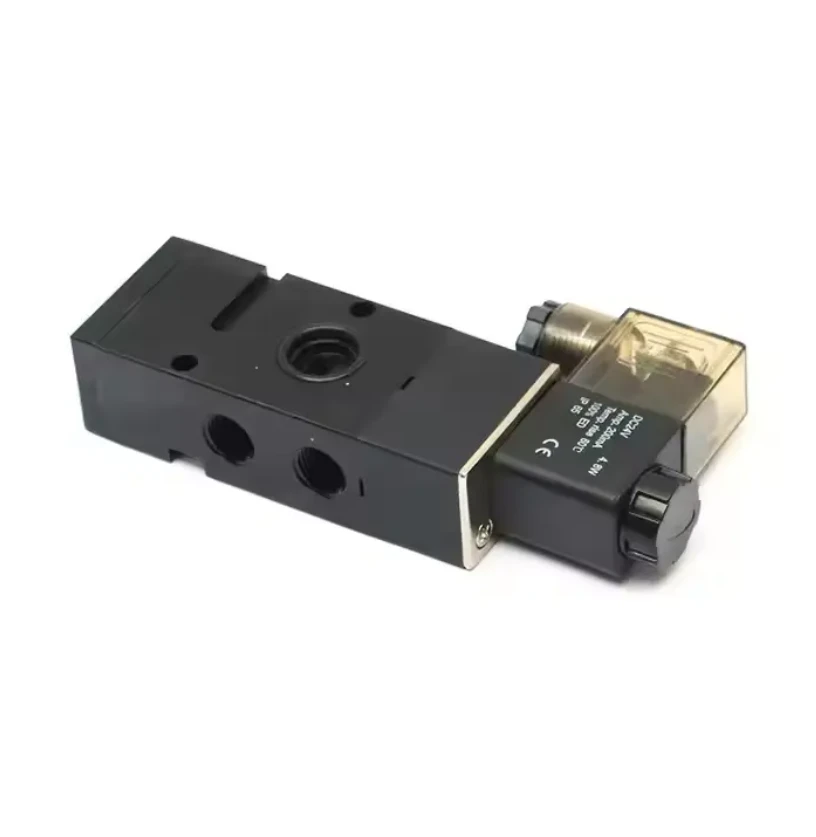

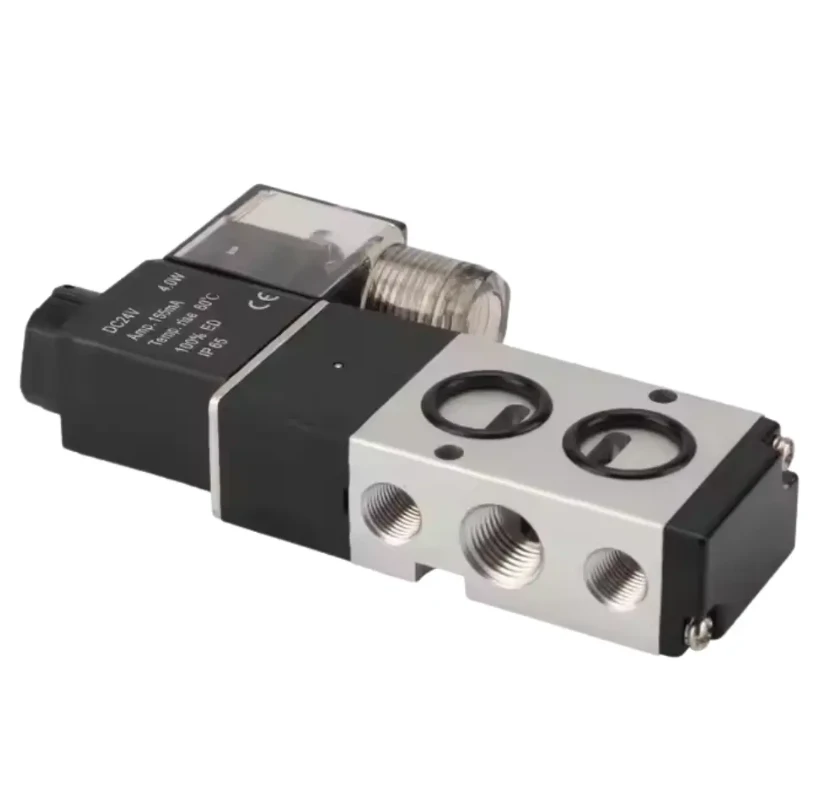

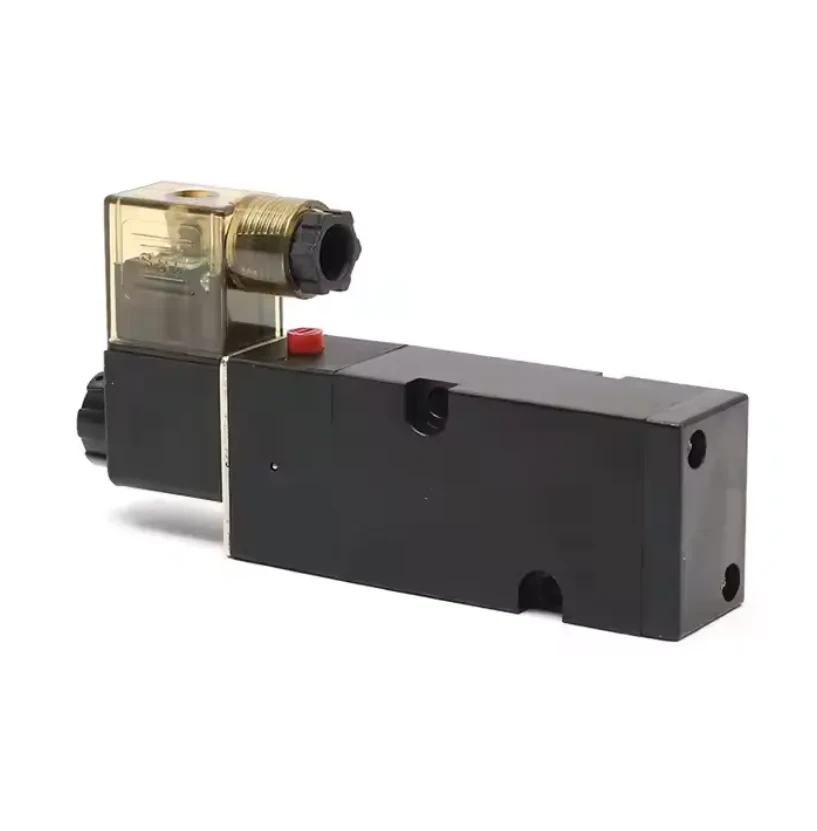

Magnetventilen er kernekontrolelementet i det pneumatiske system, der styrer strømningsretningen og on-off af den trykluft gennem det elektriske signal for at drive den lineære eller roterende bevægelse af den pneumatiske aktuator (såsom cylinderen og ventilen). Dets essens er den "elektroniske kontrolafbryder" for den pneumatiske aktuator til at realisere den nøjagtige handlingskontrol af automatiseringssystemet.
Kooperativt arbejdsprincip
Kontrollink:
PLC/controller → Magnetventil Electrical Signal → Trykkanalkanalskift → Pneumatisk aktuator Handling (ON/OFF/Justering).
Typisk proces:
Magnetventilen får strøm, skifter gasstien, og den trykluft kommer ind i aktuatorkammeret;
Trykket skubber stemplet/membranen, hvilket resulterer i mekanisk forskydning;
Efter strømafbrydelse nulstilles magnetventilen, gassen udledes, og aktuatoren vender tilbage til den oprindelige position (fjederretur eller omvendt gasforsyning).
Kernestrukturdesign
Solenoidventilafsnit
Ventiltype:
To-position tee (2/3): Kontroller enkeltvirkende cylinder (enkelt indtag + udstødning).
To-position fem-vejs (2/5): Kontroller dobbeltvirkende cylindre (dobbeltindtag + dobbelt udstødning).
Kørtilstand:
Direkte handling: Lille Flow Direct Drive (hurtig respons, velegnet til højfrekvent drift).
Pilotopereret: Air Pressure Assisted Switching (stor strømning, højtryksscenarier).
Specielt design:
Eksplosionssikre spoler (ATEX-certificeret) til brandfarlige miljøer;
Lavt strømforbrug (0. 5W ~ 1W) for at udvide batteriets levetid;
Manuel nødknap (kan tvinges til at ændre gasstien i tilfælde af strømafbrydelse).
Matcher med aktuatoren
Interface Standard: Møder ISO 15407 eller NFPA -specifikationer for at sikre hurtig gasforbindelse.
Flow -matchning: Ventil CV -værdien skal opfylde kravene til aktuatorens hastighed.
Valg og vedligeholdelsespunkter
Nøgle til valg
Aktuatortype: Enkelt skuespil (Forårsafkast krævet) eller dobbeltvirkende (dobbeltgassti -kontrol);
Driftsfrekvens: Vælg Direkte fungerende magnetventil i højfrekvensscener;
Miljøbehov: Eksplosionssikker, anti-korrosion, temperaturtilpasningsevne (-30 grad ~ 80 grader);
Krav til energibesparelse: lavt strømforbrug eller pulsholdning for at reducere energiforbruget.
Fælles fejl og løsninger
Coil Burn: Kontroller spændingsstabilitet for at undgå overbelastning;
Spole sidder fast: Rengør regelmæssigt luftkilden (tilsæt filter), brug tør luft;
Luftlækage: Udskift tætningsringen (NBR/FKM -materiale), kontroller ventilkropsliten.
Vedligeholdelsesforslag
Månedlig kontrol af magnetventilventilens responsfølsomhed;
Kvartalsvise rengøringsgas gennem filteret;
Udskift sårbare sæler årligt.
