Kooperativt arbejdsprincip
Kontrollink:
PLC/controller → Magnetventil Electrical Signal → Trykkanalkanalskift → Pneumatisk aktuator Handling (ON/OFF/Justering).
Typisk proces:
Magnetventilen får strøm, skifter gasstien, og den trykluft kommer ind i aktuatorkammeret;
Trykket skubber stemplet/membranen, hvilket resulterer i mekanisk forskydning;
Efter strømafbrydelse nulstilles magnetventilen, gassen udledes, og aktuatoren vender tilbage til den oprindelige position (fjederretur eller omvendt gasforsyning).
Kernestrukturdesign
Solenoidventilafsnit
Ventiltype:
To-position tee (2/3): Kontroller enkeltvirkende cylinder (enkelt indtag + udstødning).
To-position fem-vejs (2/5): Kontroller dobbeltvirkende cylindre (dobbeltindtag + dobbelt udstødning).
Kørtilstand:
Direkte handling: Lille Flow Direct Drive (hurtig respons, velegnet til højfrekvent drift).
Pilotopereret: Air Pressure Assisted Switching (stor strømning, højtryksscenarier).
Specielt design:
Eksplosionssikre spoler (ATEX-certificeret) til brandfarlige miljøer;
Lavt strømforbrug (0. 5W ~ 1W) for at udvide batteriets levetid;
Manuel nødknap (kan tvinges til at ændre gasstien i tilfælde af strømafbrydelse).
Matcher med aktuatoren
Interface Standard: Møder ISO 15407 eller NFPA -specifikationer for at sikre hurtig gasforbindelse.
Flow -matchning: Ventil CV -værdien skal opfylde kravene til aktuatorens hastighed.

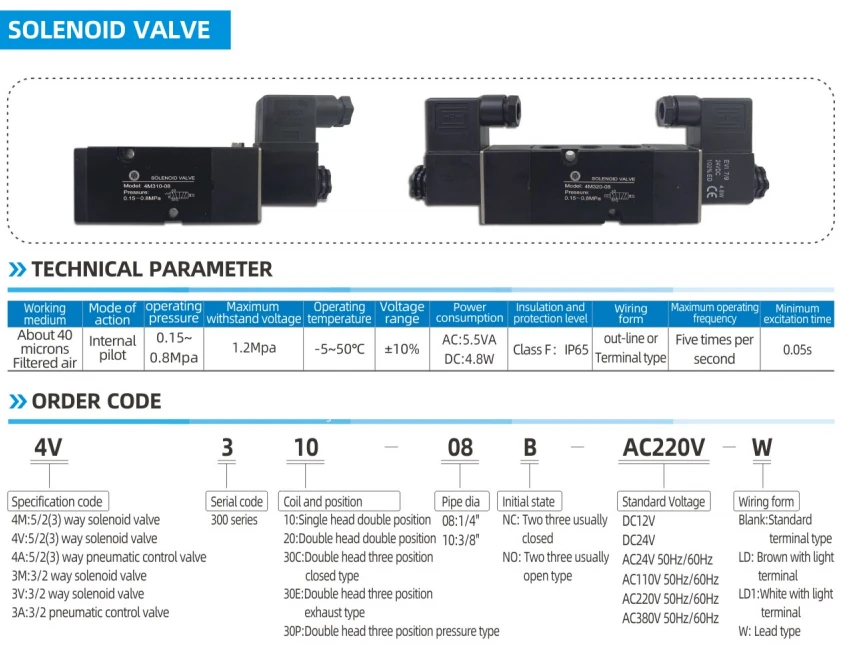

Nøgleprestationsparametre
Spændingskompatibilitet: DC 24V (ofte brugt i industrien), AC 220V (scenarie med høj effekt).
Responstid: Mindre end eller lig med 50ms (højhastighedsventil kan nå 10 ms, hvilket påvirker aktuatorfrekvensen).
Arbejdstrykområde: {{0}}. 2 ~ 1,0MPa (generel type), højtryksventil understøtter 10MPa.
Beskyttelsesklasse: IP65 (støvtæt og vandtæt) egnet til barske arbejdsvilkår.
Cycle Life: Større end eller lig med 10 millioner gange (industriel design med høj pålidelighed).
Typiske applikationsscenarier
Ventil Automatisk kontrol:
Fjernåbning og lukning af olie -rørledningskugleventilen;
Præcis strømningskontrol af regulering af ventiler i kemiske planter.
Mekanisk handlingsdrev:
Automatisk produktionslinjeklampcylinderklemme;
Materiale, der skubber og placerer emballagemaskiner.
Sikkerheds sammenlåsningssystem:
Skær hurtigt luftforsyningen af under nødsituation (ESD);
Pneumatisk nødlukning af brandventil.
