APL-210N endestopboks er designet til pålidelig ventilpositionsfeedback i pneumatiske aktuatorsystemer, der anvendes i industriel automation. Den giver tydelig åben/luk-indikation og elektriske koblingssignaler for at understøtte overvågning og kontrol af kvart-drejningsventiler såsom kugleventiler og butterflyventiler.
Monteret direkte på aktuatoren konverterer enheden roterende ventilbevægelse til mekaniske koblingshandlinger. Disse signaler sendes typisk til PLC- eller DCS-systemer, hvilket muliggør nøjagtig ventilstatusbekræftelse i processtyrings- og sikkerhedsaflåsningsapplikationer.
Produktspecifikationer
| Model | APL-210N |
| Materiale | Trykstøbning af aluminium/rustfrit stål (304/316) |
| Shell |
IP67 |
| Omgivelsestemperatur | -25 grader ~ +85 grader |
| Positionsindikator | på-gul; slukket-rødt |
| Kabelindgang | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
Boligdesign og miljøbeskyttelse
Kabinettet fås i støbt aluminium- eller rustfrit stål (304/316), afhængigt af korrosions- og holdbarhedskrav.
- Aluminiumshus: generel industriservice
- Rustfrit stålhus: ætsende eller offshore-miljøer
IP67-beskyttelsesklassificeringen sikrer modstand mod støvindtrængning og midlertidig vandnedsænkning, hvilket gør den velegnet til udsatte feltinstallationer.
Mekanisk Position Feedback System
Den interne kam-drevne mekanisme giver direkte aktivering af mekaniske kontakter baseret på ventilrotation.

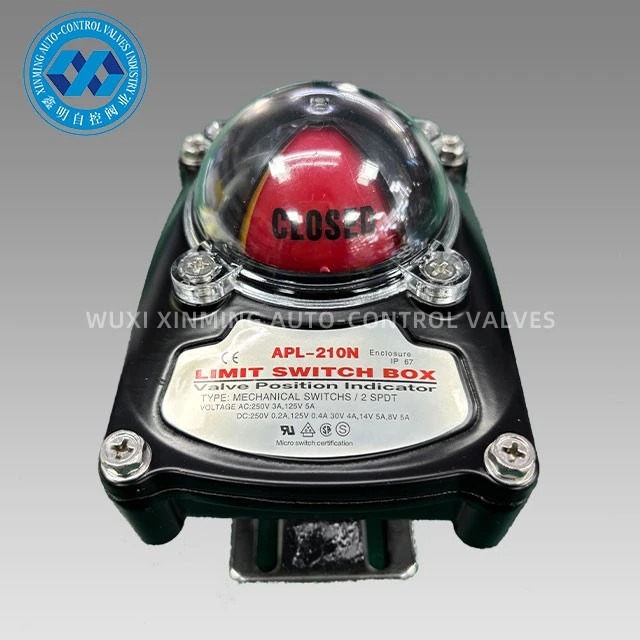

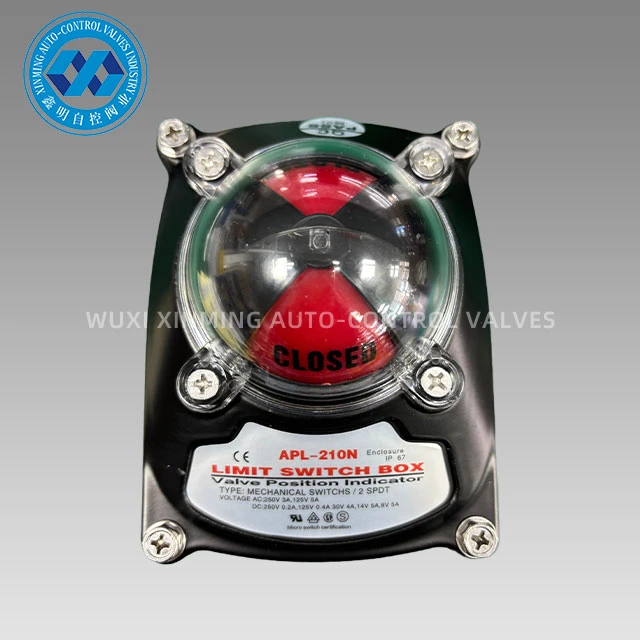

Positionsindikering gives gennem en visuel indikator:
- Gul: ventil åben
- Rød: ventil lukket
Dette muliggør direkte verifikation af ventilstatus uden kontrolsystemadgang.
Elektrisk integration og kabelindføring
APL-210N understøtter flere kabelindgangskonfigurationer for global installationskompatibilitet:
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
Denne fleksibilitet understøtter integration i forskellige regionale standarder og aktuatorstyringsarkitekturer.
Ansøgningsomfang
APL-210N bruges i ventilautomatiseringssystemer, der kræver pålidelig diskret positionsfeedback, herunder:
- Pneumatiske aktuatorsamlinger
- Kvart-drejningsventilsystemer
- Olie- og gasledningsinfrastruktur
- Kemiske forarbejdningsanlæg
- Vand- og spildevandssystemer
- Generel industriel proceskontrol
Mekaniske endestopbokse forbliver meget brugt i industriel automatisering på grund af deres tolerance over for feltforhold, forudsigelig switchadfærd og kompatibilitet med standard aktuatorgrænseflader. APL-210N er placeret til applikationer, hvor robusthed og driftskonsistens er prioriteret frem for avanceret diagnostisk funktionalitet.
