Produktbeskrivelser fra leverandøren

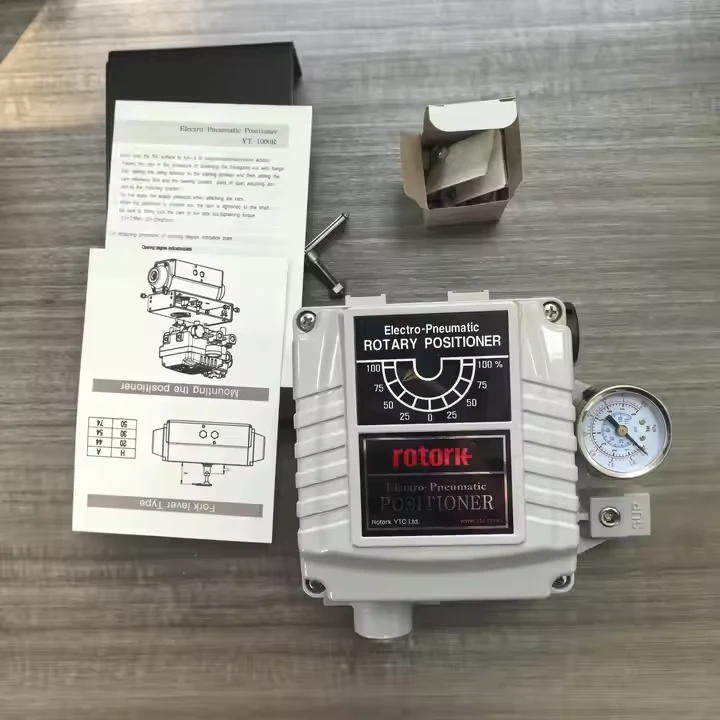

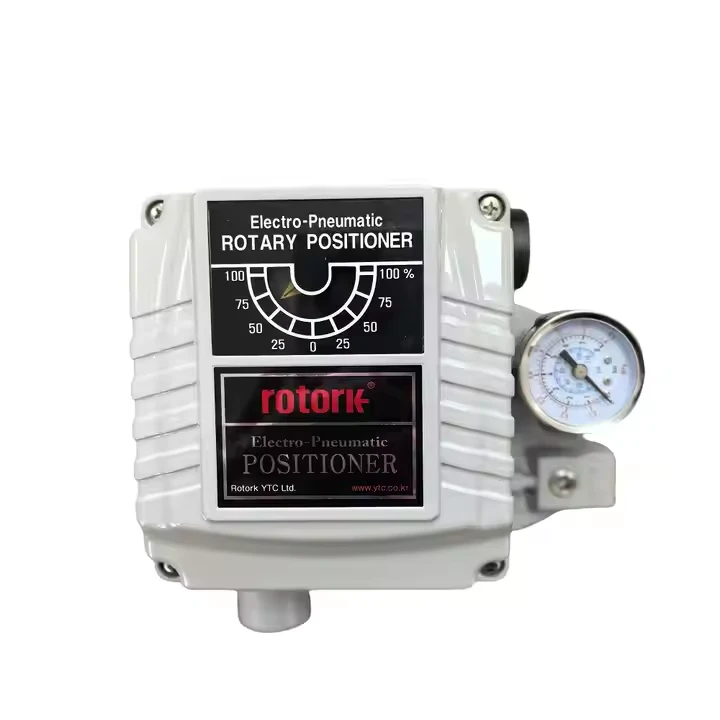

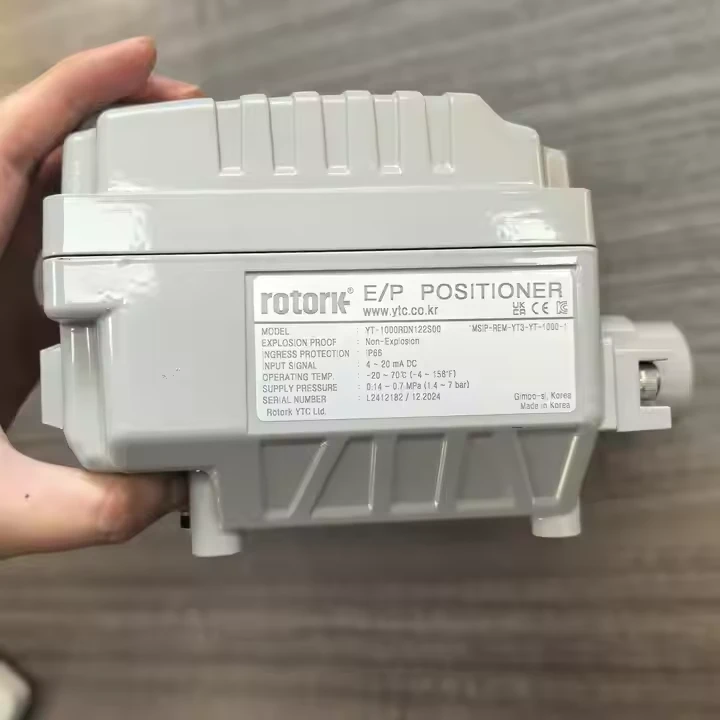

Electrical Valve Positioner er et nøgleudstyr til nøjagtigt at justere ventilåbning i industriel automatiseringskontrolsystem, der konverterer elektriske signaler til pneumatiske signaler for at drive ventilhandling og er vidt brugt i kemisk industri, elektrisk strøm, metallurgi og andre felter.
Grundlæggende funktioner
Signalkonvertering: Standardstrømssignalet (såsom {{0}} Ma) output af kontrolsystemet modtages og konverteres til et pneumatisk tryksignal (såsom 0. 2-1. 0bar).
Ventilpositionering: Kontroller nøjagtigt ventilåbningen gennem feedbackmekanismen for at sikre, at ventilpositionen er i overensstemmelse med indgangssignalet.
Dynamisk kompensation: Overvinde ventilstamfriktion, svingninger i mellemtryk og anden interferens, forbedrer responshastigheden og stabiliteten.
arbejdsprincippet
Indgangssignalbehandling
Efter at lokaliseringen har modtaget det aktuelle signal, analyserer det interne kredsløb eller mikroprocessor målets åbningsværdi.
Placer feedback og sammenligning
Mekanisk feedback: Gennem CAM, forbinder stang og andre mekanismer til at konvertere ventilstamforskydningen til et mekanisk signal.
Digital feedback: Den intelligente positioner opnår realtidspositionssignaler gennem potentiometre eller magnetostriktive sensorer og sammenligner dem med indstillede værdier.
Regulering af output
Traditionel positioner: Brug af princippet om kraftbalance gennem baffeldysesystemet til at justere udgangstrykket.
Intelligent positioner: Kontroller præcist gasstien gennem piezoelektriske ventiler eller højhastigheds magnetventiler for at drive aktuatoren.
Kontrol af lukket sløjfe
Sammenlign kontinuerligt den indstillede værdi med den faktiske position og juster dynamisk output, indtil fejlen er fjernet.
Nøgleprestationsindikatorer
Linearitet: graden af aftale mellem output og indgangssignalet, intelligent op til 0. 1%fs.
Gentagelighed: konsistensen af flere bevægelser, normalt bedre end 0. 2%.
Responstid: Fra signalændring til ventil på plads, op til 0. 5 sekunder til højhastighedsmodeller.
Miljøtilpasningsevne: Temperaturområde (-40 ~ 85 grad), eksplosionssikker certificering (såsom ex d iic T6).
