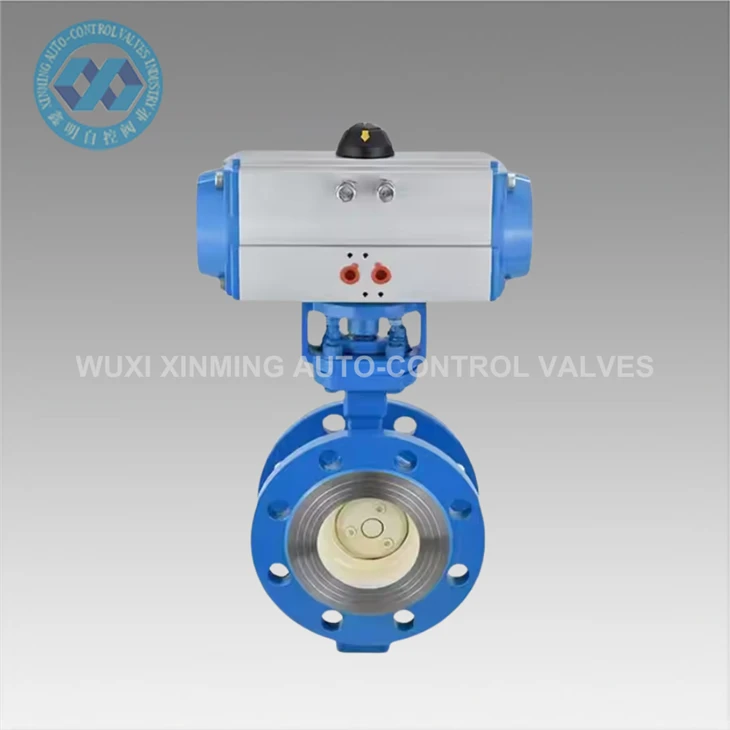

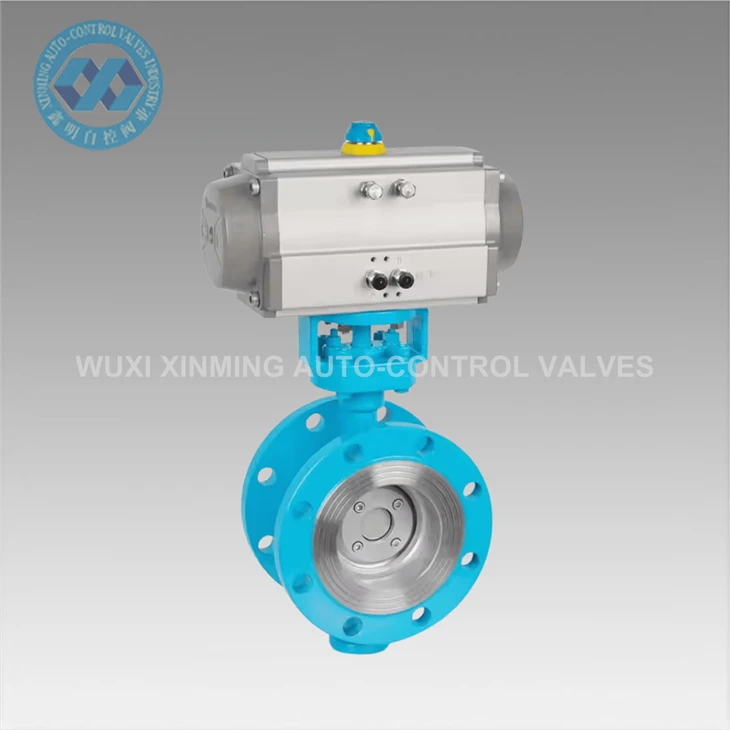

Den pneumatiske flangede sommerfuglventil hører til en bestemt slags pneumatisk sommerfuglventil. Dens ventilkrop indeholder flanger i begge ender. Disse flanger er fastgjort til rørflanger ved hjælp af bolte. Dette design giver det fremragende tætningsydelse og højt tryk - bærekapacitet. Som et resultat finder det omfattende anvendelser i industrielle rørledningssystemer, hvor medium - til - højt tryk, store rørdiametre eller strenge forseglingskrav er til stede.
Kernefunktioner
Flangeforbindelse: Ventilkroppen har standardflanger (såsom GB, ANSI, DIN osv.) I begge ender. Det er forbundet til rørflangerne gennem bolte, og forseglingspakninger (gummi, metal sårpakninger) sikrer tætheden i grænsefladen. Fordele: Det er velegnet til højt - tryk (PN16 - PN40) og stor - diameter (DN50 - DN2000) scenarier. Det er modstandsdygtigt over for vibrationer og løsner og er let at adskille og vedligeholde.
Pneumatisk aktuator: Det er udstyret med en enkelt - skuespil (fjederretur) eller dobbeltfunktion (to -måde pneumatisk kontrol) cylinder, der har et stort outputmoment og kan drive ventilpladen til at rotere fra 0 grad til 90 grad. En intelligent positioner (som med IP67 -beskyttelsesniveau) kan eventuelt konfigureres, hvilket understøtter 4–20MA -signaler eller buskommunikation (Profibus, Hart) for at opnå præcis åbningsjustering.
Forseglingsdesign
Blød tætning: Ventilsæderne er lavet af EPDM- eller NBR -gummi, som er egnede til normal temperatur (-20 ~ 120 grader) og ikke -ætsende medier (vand, luft, olier). Lækageiveauet når klasse VI (nul lækage).
Hård tætning: Den bruger rustfrit stål + grafitoverflade eller metal - til - metalforsegling, som kan modstå høje temperaturer (mindre end eller lig med 425 grader), højt tryk og partikelformige medier (såsom damp, støv).
